Odtokové poměry
Litovický potok má na území obce Chýně oficiálně stanovené záplavové území pro průtoky Q5, Q20 a Q100 včetně aktivní zóny v úseku ř. km 19,247 - 23,300, které bylo vyhlášené Odborem životního prostředí Městského úřadu Černošice a nabylo účinnosti dne 20. 1. 2018 (č. j. MUCE 728/2018 OZP/V/Zel-OOP). »
V obci Chýně hrozí při dlouhotrvajících srážkách zvýšení hladiny Litovického potoka, jeho přítoků a v drobných vodních nádržích. Ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů. »
Záplavové území v obci Chýně
Odtokové poměry v obci Chýně dále ovlivňují:
- zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem a k výraznému zvětšení rozlivu. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů
- výjimečné situace na Litovickém potoku, např. poruchy na vodní dílech Bašta a Strahovský rybník
Při terénním průzkumu koryta Litovického potoka a jeho přítoků na území obce Chýně bylo identifikováno několik kritických míst omezujících odtokové poměry (může na nich dojít například k zachycení spláví a následnému vzdutí hladiny), z nichž nejkritičtější jsou:
Místa omezující odtokové poměry na území obce Chýně
Přívalové povodně
Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.
Na území obce Chýně byla stanovena tři místa, která jsou ohrožena přívalovou povodní:
- Lokalita Háje u protihlukového valu při železniční trati - v červenci 2011 se zde vytvořilo jezero vody, které zatopilo předzahrádky několika domů, prosakující voda zatopila sklepy. Dotečená voda se zde drží kvůli protihlukovému zemnímu valu a řadové zástavbě domů, které tvoří zábranu a voda nemá kam odtéct. »
- Lokalita Na Vyhlídce - u několika domů byly v červenci 2011 zatopeny předzahrádky a posléze i nejnižší části obytných místností hromadící se srážkovou vodou (více viz kap. Přirozená povodeň). »
- Lokalita Pod Horou - v červenci 2011 došlo k zatopení některých objektů v průmyslovém areálu ve východním okraji intravilánu srážkovou vodou stékající z lokality Pod Horou. »
Místa ohrožená přívalovou povodní na území obce Chýně
Identifikace odtokových linií s přispívající plochou povodí > 5 ha
V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice odtokové poměry, z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s přispívající plochou povodí > 5 ha. Tyto odtokové linie mohou dát za vznik soustředěnému povrchovému odtoku, který může způsobit škody na území obce Chýně. Odtokové linie nezohledňují aktuální využití pozemků ani jiné skutečnosti, které mají vliv na přerušení soustředěného povrchového odtoku.

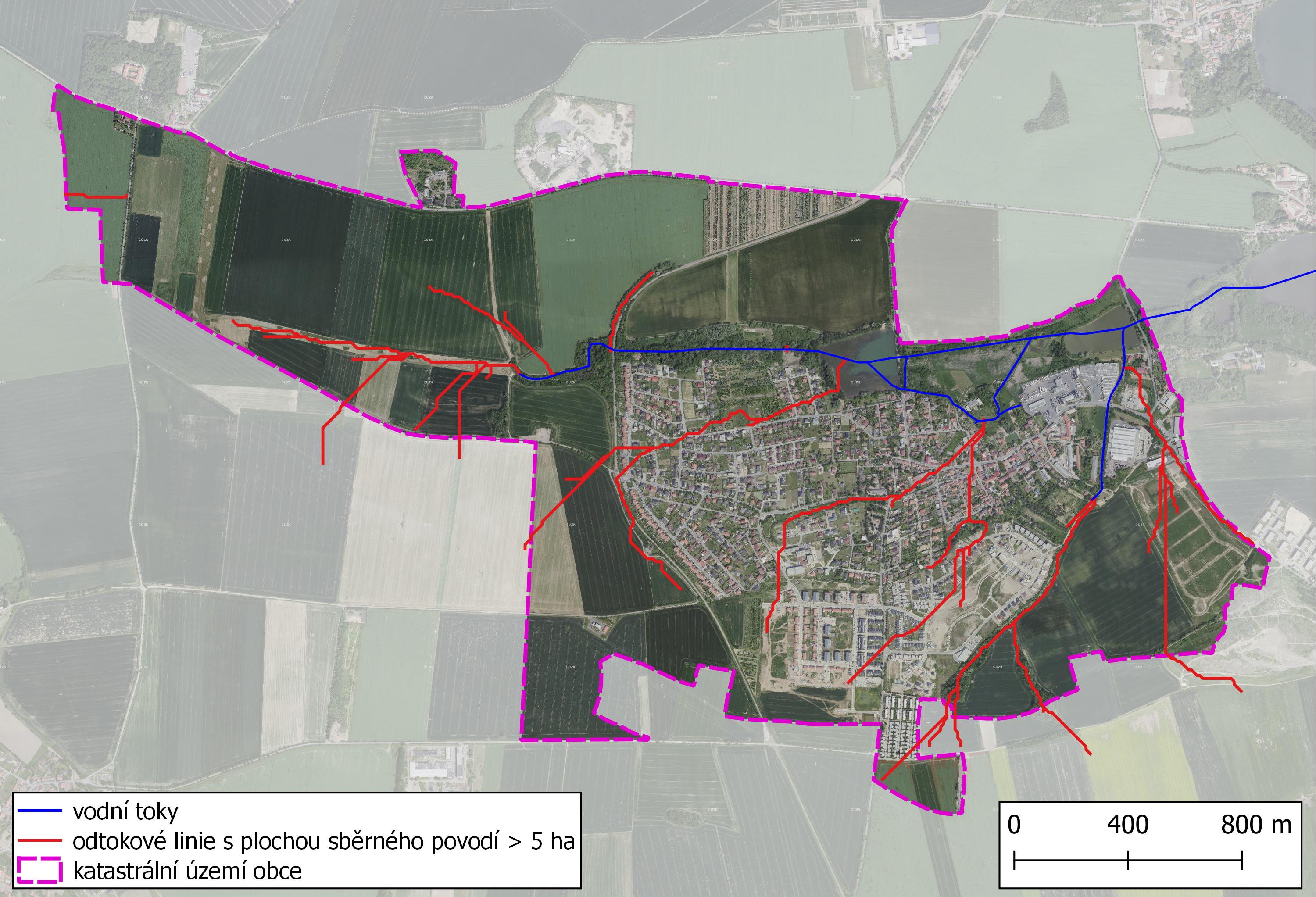

Odtokové linie s plochou sběrného povodí > 5 ha na území obce Chýně
Ledové jevy
Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje hlídková služba, jež předává informace hlásné službě. Hlásná služba následně informuje správce toku. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.
Dle seznamu toků s častými ledovými jevy, zveřejněného Českým hydrometeorologickým ústavem, nepatří toky ve správním území obce Chýně mezi kritické. Přesto je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům a lávkám přes koryto toku. Při chodu ledů musí povodňové hlídky sledovat celé toky. Voda vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích.
Místa výskytu ledových jevů na území obce Chýně
Vodní díla
Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:
- vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku
- jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům
Na území obce Chýně se nachází dvě vodní nádrže, které mohou výrazně ovlivnit průběh povodně na Litovickém potoku na území obce i v území níže:
Strahovský rybník »
Těleso hráze je zemní sypané o délce 200 m. V nejvyšším místě je hráz vysoká 2,25 m. Návodní svah je rozdělen terénní lavicí a dolní část svahu je opevněna kamenným pohozem, horní má vegetační kryt. Převýšení hráze na normální hladinu je 3 m. Bezpečnostní přeliv je tvořen nehrazeným bočním přelivem obdélníkového půdorysu, přelivná hrana o délce 18,9 m je na kótě 356,92 m n. m. Hladina Q100 dosáhne kóty 357,3 m n. m.
Na sdruženém objektu je umístěna vodočetná lať.
Povodňové nebezpečí na Strahovském rybníku je vázáno pouze na stav hladiny a kapacitu bezpečnostních zařízení. Stupně povodňové aktivity jsou stanoveny odhadem a jsou k dispozici v kap. Stupně povodňové aktivity.
Rybník Bašta »
Hráz je umístěna na kótě 363,8 m n. m., což odpovídá rozlivu Q100. Objem rybníka je 55 000 m3 a příslušná zatopená plocha je 4,8 ha. Po hrázi rybníka vede asfaltová vozovka průjezdná v obou směrech. Okraje rybníka jsou osazeny zelení a náletovými dřevinami.
Pro tento rybník nebyly stanoveny stupně povodňové aktivity.
V zájmovém území jsou také řešeny srážkové vody, které jsou u novější zástavby svedeny do dešťové kanalizace. Ta je na 3 místech vybavena retenčními nádržemi:
Retenční nádrž malá »
Její objem je odhadnut na 2 m3 a nachází se v západní části parku Opatovka. Nádrž je zbudována z kamene do betonu a slouží jako odlehčení kanalizace v případě velkých průtoků vody.
Retenční nádrž velká »
Její objem není stanoven a nachází se ve východní části parku Opatovka. Její dno a břehy jsou zatravněny a jedná se o vymodelovanou prohlubeň v terénu, kam je svedena dešťovou kanalizací a odvodňovacími příkopy srážková voda. Je vybavena bezpečnostním přepadem pro případ velkého množství vody.
Retenční nádrž uzavřená »
Nachází se v jihovýchodní části obce uprostřed zástavby mezi ulicemi Turónská a Premonstrátů. Jedná se o podzemní betonovou prefabrikovanou nádrž s objemem 620 m3. Voda do nádrže je svedena gravitační dešťovou kanalizací, odtud je pak přes regulovaný odtok svedena do recipientu. V celé jihovýchodní části obce, kde vzniká nová zástavba, nelze dešťové vody vsakovat, proto je každý dům vybaven vlastní jímkou na dešťovou vodu a pak tato voda přepadem teče do nádrže.
Nádrž je dimenzována na periodicitu deště n = 0,1 (10 let) pro redukovanou plochu oblasti 0,95 ha. Maximální povolený odtok vody je 30 l/s a doba odtoku je stanovena na 5 hodin a 34 minut. Voda poté teče dešťovou kanalizací vedenou pod polní cestou k průmyslové oblasti, kde poté vytéká do stávajícího koryta pravobřežního přítoku Litovického potoka.
Seznam vodních děl ovlivňujících odtokové poměry na území obce Chýně
