Odtokové poměry
Vodní tok Třebůvka má na území obce Vranová Lhota oficiálně stanovené záplavové území včetně aktivní zóny ZÚ v úseku ř. km 15,58 - 45,472, které bylo vyhlášené Krajským úřadem Pardubického kraje a nabývá platnosti od 24. 1. 2018 (č. j. KrÚ 5995/2018). »
Kromě území ohroženého vyššími stavy a průtoky vodních toků představují riziko přívalové srážky a také dlouhotrvající deště, kdy je povodí přesycené. Rozvodnění malých toků má při dlouhotrvajících deštích za následek i zvýšení hladiny Třebůvky. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů. »
Odtokové poměry dále ovlivňují:
- ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů. »
- větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
- sesuvy půdy, které hrozí při vyšších průtocích zejména v korytech drobných toků ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
- výjimečné situace na toku, např. ledové jevy a vodní díla na tocích
Místa omezující odtokové poměry na území obce Vranová Lhota
Přívalové povodně
Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody. Možnosti sledování srážkových úhrnů v okolí obce Vranová Lhota jsou uvedeny v kapitole Srážkoměry.
Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívací plochy (0,3 - 10,0 km2), průměrný sklon přispívací plochy (≥ 3,5 %) a podíl plochy orné půdy v povodí (≥ 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry a to velikost přispívací plochy (1,0 - 10,0 km2) a průměrný sklon přispívací plochy (≥ 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1: 500 000.
Identifikace odtokových (kritických) linií
V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice odtokové poměry, z níž je čerpáno v následujícím grafickém výstupu a také z ní bylo vycházeno při identifikaci míst ohrožených přívalovou povodní (viz kapitola níže). Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s minimální přispívající plochou povodí 5 ha. Tyto odtokové linie mohou být kritické v případě přívalové srážky na území obce Vranová Lhota.
Kritické linie na území obce Vranová Lhota
Na území obce Vranová Lhota byla identifikována 3 místa ohrožená přívalovou povodní. »
- (1) stanoveno na základě metody kritických bodů (viz odstavec výše).
- (2) a (3) byla stanovena za pomoci odtokových (kritických) linií a jsou totožná s historickými zkušenosti s přívalovými povodněmi.
Místa ohrožená přívalovou (bleskovou) povodní na území obce Vranová Lhota
Místa ohrožená přívalovou povodní na území obce Vranová Lhota
Ledové jevy
Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje správce. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.
Dle seznamu toků s častými ledovými jevy, zveřejněného Českým hydrometeorologickým ústavem, nepatří toky ve správním území obce Vranová Lhota mezi kritické. Přesto je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům a lávkám přes koryto vodoteče. Při chodu ledů musí povodňové hlídky sledovat celé toky. Voda vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích.
Místa výskytu ledových jevů na území obce Vranová Lhota
Vodní díla
Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:
- vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku.
- jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům.
Na území obce Vranová Lhota nalezneme pouze hasičskou nádrž, která se nachází v intravilánu Vranové a je ve správě obce. Další vodní díla ovlivňující odtokové poměry na území obce se zde nenacházejí. »
Mimo území obce se protiproudně od obce na vodním toku Třebůvka nachází vodní dílo Moravská Třebová. Více informací v kapitole Zvláštní povodeň.
Seznam vodních děl ovlivňujících odtokové poměry na území obce Vranová Lhota
Protipovodňová opatření »
Na území obce Vranová Lhota se v současné době nachází několik realizovaných protipovodňových opatření.
- Úprava Třebůvky, ohrázování vodního toku, Vranová Lhota – Vranová;
- Příčná hráz mimo vodní tok, pravý břeh toku Třebůvka, Vranová Lhota
- Hrázová propust v příčné hrázi, pravý břeh toku Třebůvka, Vranová Lhota

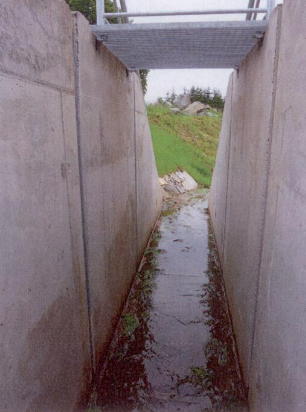

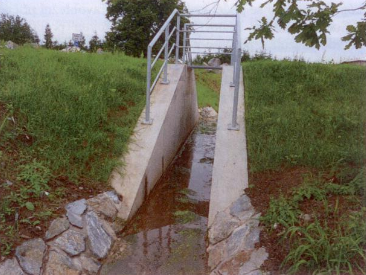

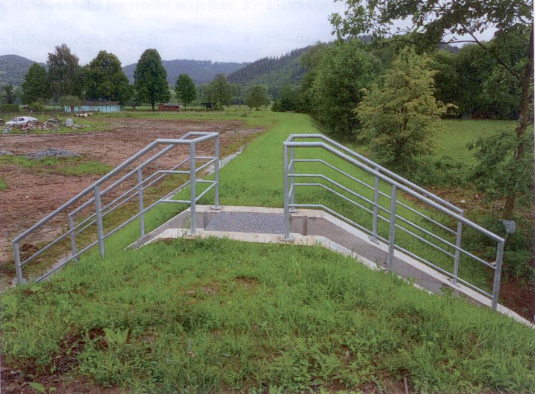

HRÁZOVÁ PROPUST
Objekt se nachází v místě zavázání pravobřežní příčné (odsazené) hráze toku Třebůvka do terénu. Skládá se z betonové části s vyztužením a mobilního hrazení s háky (8 ks). Propust je zařazena do IV. kategorie s četností TBP 1x za 10 let.
Účelem je zamezení vniknutí vody z toku Třebůvky do obce Vranová Lhota z úseku zpětného vzdutí a rozlivu toku pod uvedenou obcí. V případě povodně se propust z obou stran zahradí dřevěnými tabulemi vybavenými háky.Obsluha hrázové propusti a mobilního hrazení:
Manipulaci s mobilním hrazením provádí zaměstnanci obce Vranová Lhota ve spolupráci s Povodím Moravy, s.p., provozem Olomouc, kteří se řídí platným provozním řádem a ve zvláštních případech dle pokynů vedoucího provozu Olomouc (či úsekového technika provozu Olomouc).
Zahrazení mobilního hrazení se provádí při vyhlášení II. SPA a při stoupající tendenci průtoků (SPA jsou vztaženy k LG stanici Hraničky na toku Třebůvka ř. km 19,4). Vzhledem k tomu, že LG Hraničky patří pod hlásný provil "C", budou při vyšších průtocích prováděny obsluhou pravidelné kontroly. K zahrazení také dochází, pokud hrozí zaplavení hrázové propusti zpětným vzdutím od Třebůvky, je nutno neprodleně umístit do hrázové propusti mobilní hrazení, i když není vyhlášen II. SPA v profilu Třebůvka-Hraničky. Mobilní hrazení, potřebné pracovní pomůcky atd. jsou uloženy v budově Obce Vranová Lhota č.p. 71. Klíže od budovy jsou k dispozici na OÚ Vranová Lhota.
Za manipulaci a údržbu na objektech odpovídají úsekový technik provozu Olomouc, Petr Zlámal (tel.: 728 549 436) a starostka obce Marie Vychodilová.Postup zahrazení:
- Ze skladu hradidel umístěných v budově obce Vranová Lhota č.p. 71 přivést požadované množství trámců mobilního hrazení. Klíče od budovy jsou uloženy na Obecním úřadě Vranová Lhota.
- Vyčistit "U" profily drážek v betonové zdi a vkládat trámce mobilního hrazení. Trámce nahoře zajistit sponami.
Po opadnutí vody, kdy už nehrozí zaplavení zpětným vzdutím od Třebůvky, obsluha mobilní hrazení odstraní a uloží do skladu (budovy v obci Vranová Lhota č.p. 71).
Pozn.: Provozní řád je uložen na OÚ Vranová Lhota (č.p. 61), u úsekového technika na provozu Olomouc nebo online níže v DPP Vranová Lhota po přihlášení.
Protipovodňová opatření na území obce Vranová Lhota
