Zvláštní povodeň
Zvláštní povodeň je povodeň způsobena jinými než pouze přirozenými vlivy. Může se jednat o:
- narušení vzdouvacího prvku vodního díla (zvláštní povodeň typu 1)
- poruchu funkčního objektu (zvláštní povodeň typu 2)
- nouzové řešení kritických situací z hlediska bezpečnosti vodního díla (zvláštní povodeň typu 3)
Výše na vodním toku Třebovka se nachází rybník Hvězda, který by při zvláštní povodni mohl ovlivnit i město Ústí nad Orlicí. Rybník patří do II. kategorie technicko-bezpečnostního dozoru a má schválený manipulační řád. Pro obce ležící pod vodním dílem je zpracovaný plán ochrany území pod vodním dílem Hvězda před zvláštní povodní.
Plán ochrany území pod vodním dílem Hvězda
U rybníku Hvězda rozeznáváme při zvláštní povodni typu 1 šest možných variant, kterými může dojít k narušení vzdouvací konstrukce vodního díla:
- varianta I - povrchová eroze hráze při přelití, hladina v nádrži přesáhne o 5 cm výšku koruny hráze (hladina vody dosáhne 424,65 m n. m.)
- varianta II - vnitřní eroze hráze při normální hladině (420,40 m n. m.)
- varianta III - vnitřní eroze hráze při plné kapacitě nádrže (424,24 m n. m.)
- varianta IV - prolomení podloží hráze (díky značnému stáří rybníka není prolomení příliš pravděpodobné)
- varianta V - porucha stability, deformační poruchy, následky zemětřesení (oblast není seismicky aktivní - značně nepravděpodobné ohrožení)
- varianta VI - porušení hráze v důsledku mimořádné události (letecká havárie, vandalismus apod.)
Zvláštní povodeň typu 2 se týká poruchy funkčního objektu. Vzhledem k technologiím, kterým je rybník vybaven, by při případné poruše zařízení nedošlo k povodni, protože odtok vody by nedosáhl ani na hodnotu neškodného odtoku z vodní nádrže.
Zvláštní povodeň typu 3 se potom může objevit v případě nouzového řešení kritických situací z hlediska bezpečnosti vodního díla. Jedná se především o situaci, kdy je velmi rychle snížena hladina vody, protože byla např. zjištěna závažná porucha na hrázi. Díky dvěma spodním výpustím se při takovéto situaci rybník vypouští rychlostí cca 4,2 m3/s, což je méně než neškodný průtok 4,5 m3/s a zvláštní povodeň tohoto typu by nenastala.
Rybník Hvězda je ve vlastnictví Rybářství Litomyšl s.r.o. a Povodí Labe s.p., které zároveň zajišťuje také jeho správu. Tyto orgány v případě zvláštní povodně vyrozumí jak KOPIS HZS Pardubického kraje, tak i obce pod vodním dílem.
Přímý kontakt na správu vodního díla:
Hrázný - Miloslav Píša, tel.: 602 414 254
Dispečink Povodí Labe, s.p. - tel.: 495 088 720
Rybářství Litomyšl, s.r.o. - tel.: 461 612 807

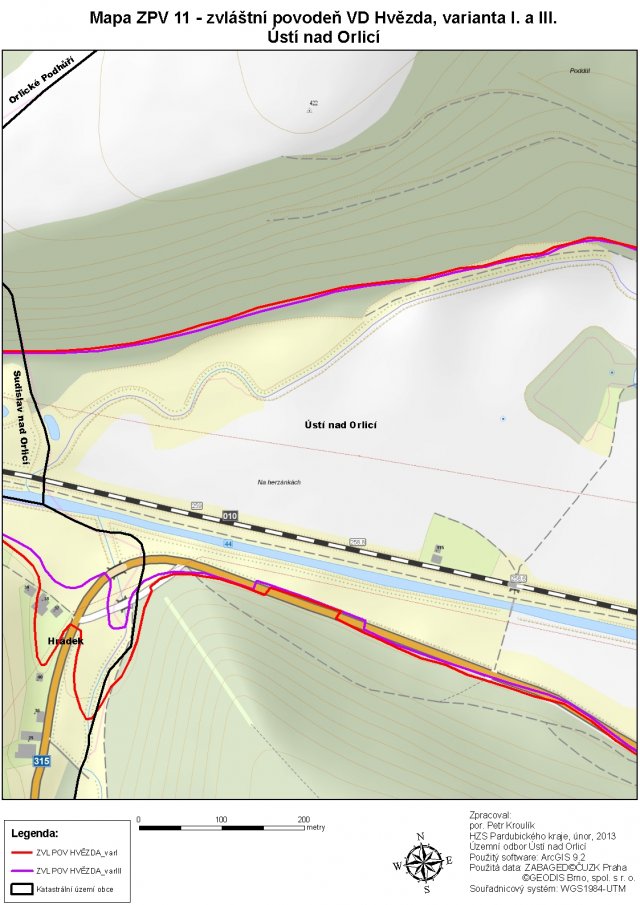

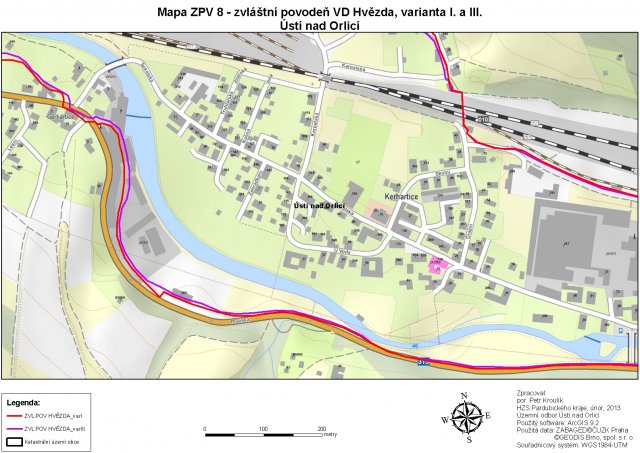

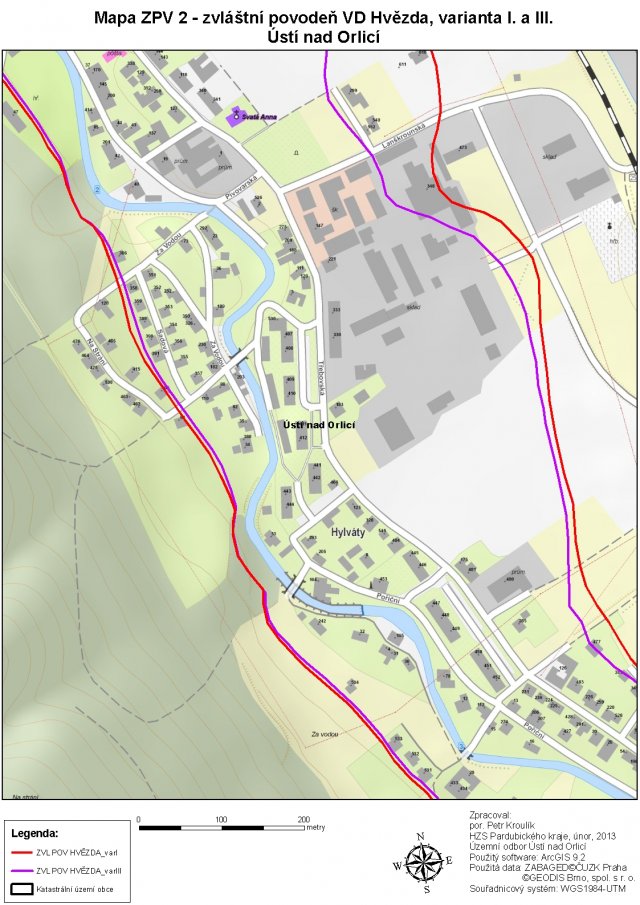

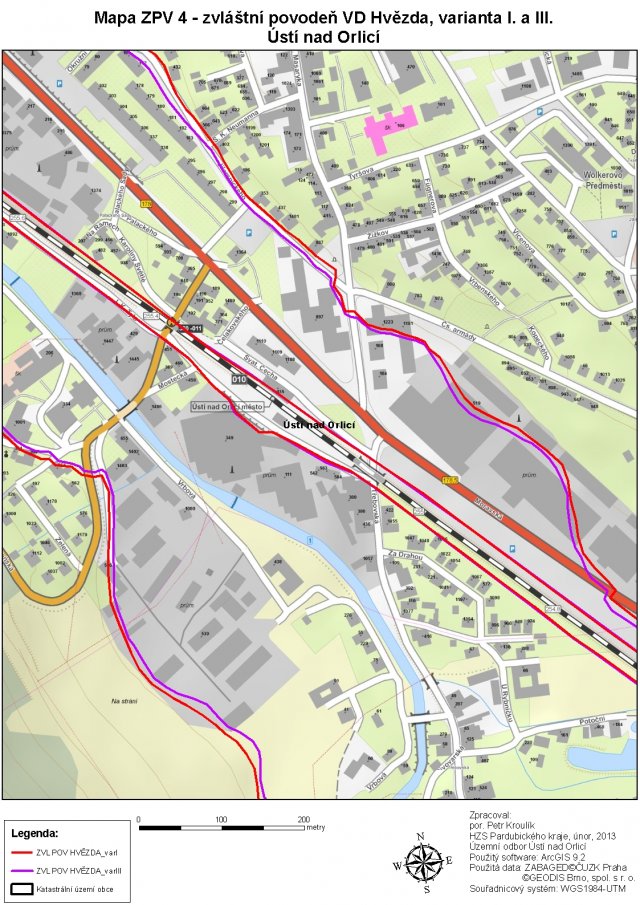

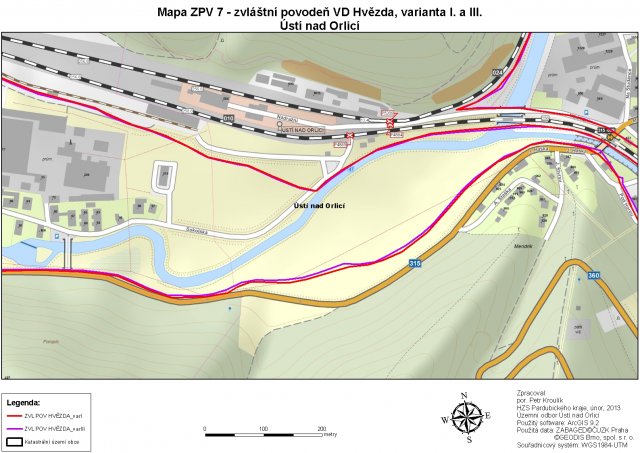

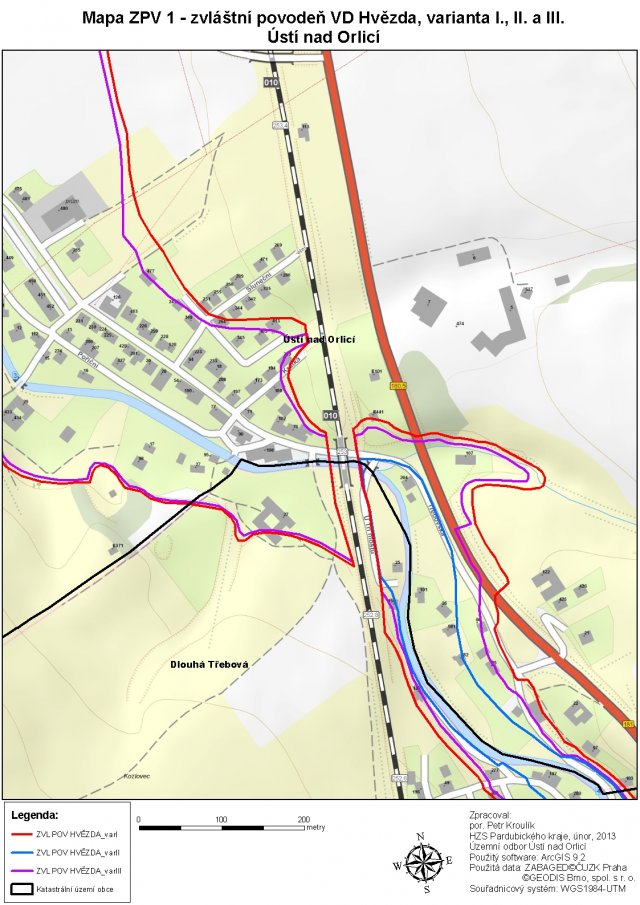

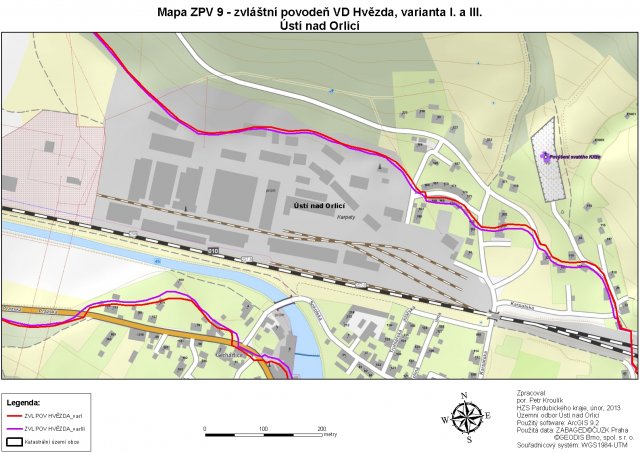

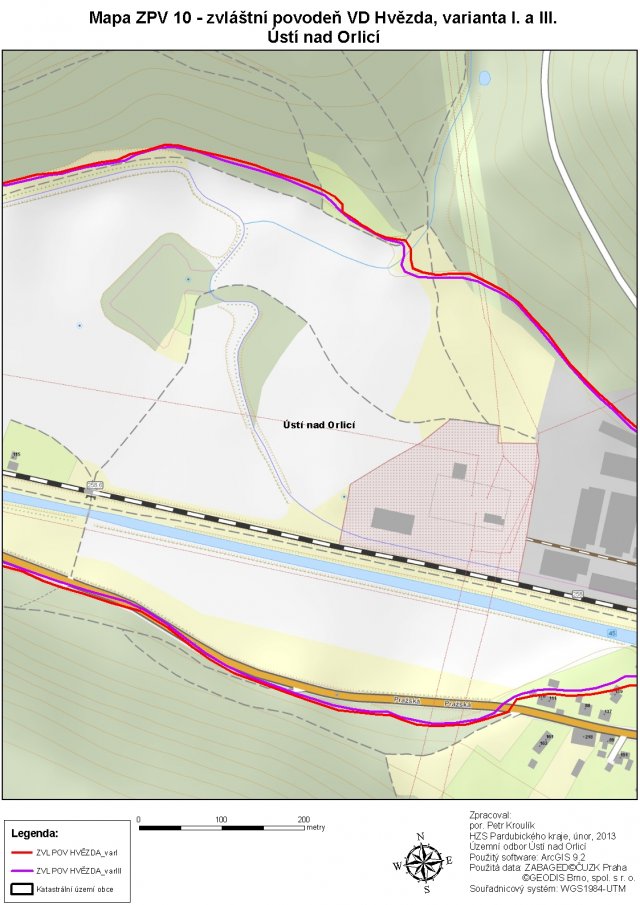

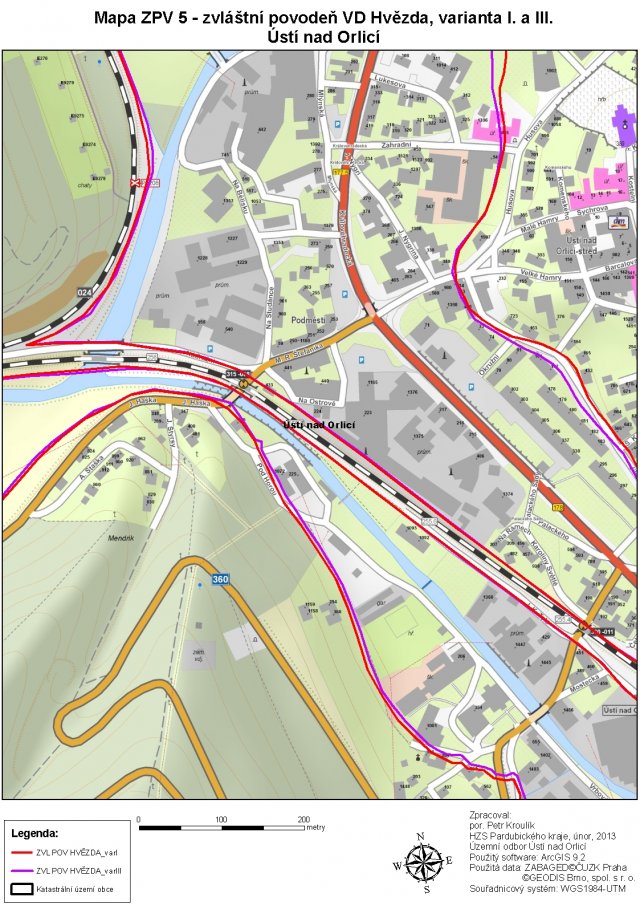

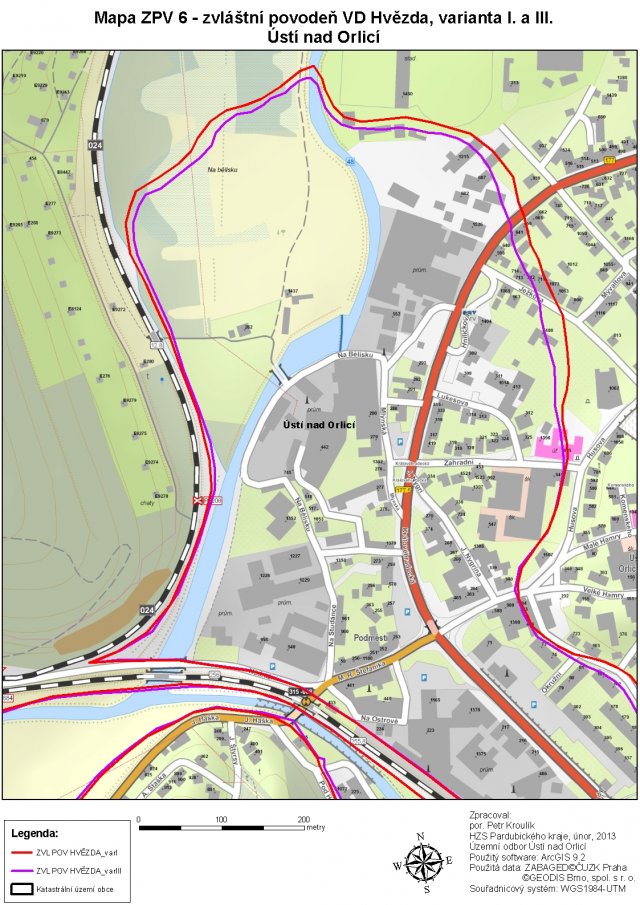

Pro první tři varianty (I., II., III.) zvláštní povodně typu 1 jsou zpracovány charakteristiky průběhu povodně včetně grafického znázornění v mapě. Z hodnot v následující tabulce můžeme např. vyčíst, že v nejhorším scénáři, při vstupu povodňové vlny do města překračují hodnoty průtoku a výšky hladiny Třebovky více než třikrát úroveň stoleté povodně.
Parametry výšky maximální hladiny a průtoku zvláštní povodně rybníku Hvězda
|
Místo |
Výška maximální hladiny (m) |
Maximální průtok (m3/s) |
||||
|
var. I |
var. II |
var. III |
var. I |
var. II |
var. III |
|
|
VD Hvězda |
7,54 |
2,89 |
6,38 |
760,00 |
74,00 |
414,00 |
|
Začátek Ústí n. Orlicí |
5,75 |
3,23 |
5,44 |
406,3 |
56,83 |
337,07 |
|
Soutok řek |
6,43 |
x |
6,17 |
393,5 |
x |
327,99 |
|
Konec Ústí n. Orlicí (Kerhartice) |
6,90 |
x |
6,73 |
572,66 |
x |
502,26 |
Parametry času nástupu povodňové vlny a její kulminace v případu zvláštní povodně rybníku Hvězda
|
Místo |
Čas nástupu vlny (h) |
Čas kulminace vlny (h) |
||||
|
var. I |
var. II |
var. III |
var. I |
var. II |
var. III |
|
|
VD Hvězda |
00:00 |
00:00 |
00:00 |
00:35 |
04:04 |
03:21 |
|
Začátek Ústí n. Orlicí |
05:47 |
09:19 |
07:32 |
07:02 |
15:57 |
09:04 |
|
Soutok řek |
06:56 |
x |
08:58 |
08:36 |
x |
10:23 |
|
Konec Ústí n. Orlicí (Kerhartice) |
07:36 |
x |
09:33 |
09:10 |
x |
11:04 |
