Roztoky

Odtokové poměry

Vodní tok Berounka má na území obce Roztoky oficiálně stanovené záplavové území včetně aktivní zóny ZÚ v úseku ř. km 38,015 - 81,100, které bylo vyhlášené Krajským úřadem Středočeského kraje s platností od 7. 12. 2012 (č. j. 165380/2012/KUSK/OŽP-Bab)  »

Kromě území ohroženého vyššími stavy a průtoky vodního toku Berounka představují riziko přívalové srážky a také dlouhotrvající deště, kdy je povodí nasycené. Rozvodnění malých toků má při dlouhotrvajících deštích za následek i zvýšení hladiny Habrového a Rakovnického potoka. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů. »

Odtokové poměry dále ovlivňují:

• ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů.
• větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
• sesuvy půdy, které hrozí při vyšších průtocích zejména v korytech drobných toků ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
• výjimečné situace na toku, např. ledové jevy a vodní díla na tocích

Na území obce Roztoky byla stanovena čtyři místa, která mohou omezovat odtokové poměry - dva silniční mosty, železniční most a hráz rybníka. »

Místa omezující odtokové poměry na území obce Roztoky

Přívalové povodně

Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.

Na území obce Roztoky byla stanovena tři místa, kterými vtéká povrchový odtok při přívalových srážkách do intravilánu obce: »

• levostranný přítok Berounky od Velké Bukové (kritický bod č. 11 008 805) - přívalová povodeň přichází od intravilánu obce Velká Buková,
• levostranný přítok Berounky od Velké Bukové (kritický bod č. 11 008 809) - přívalová povodeň přichází od kopce Amerika (413 m n. m.),
• stékání přívalových vod směrem k Lihovarskému rybníku v části Karlov (kritický bod č. 11 002 040).

Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů

Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km²), průměrný sklon přispívající plochy (>= 3,5 %) a podíl plochy orné půdy v povodí (>= 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry a to velikost přispívající plochy (1,0 - 10,0 km²) a průměrný sklon přispívající plochy (>= 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1: 500 000. »

Zhodnocení vzniku přívalových povodní na území obce Roztoky metodou kritických bodů (severní část obce)

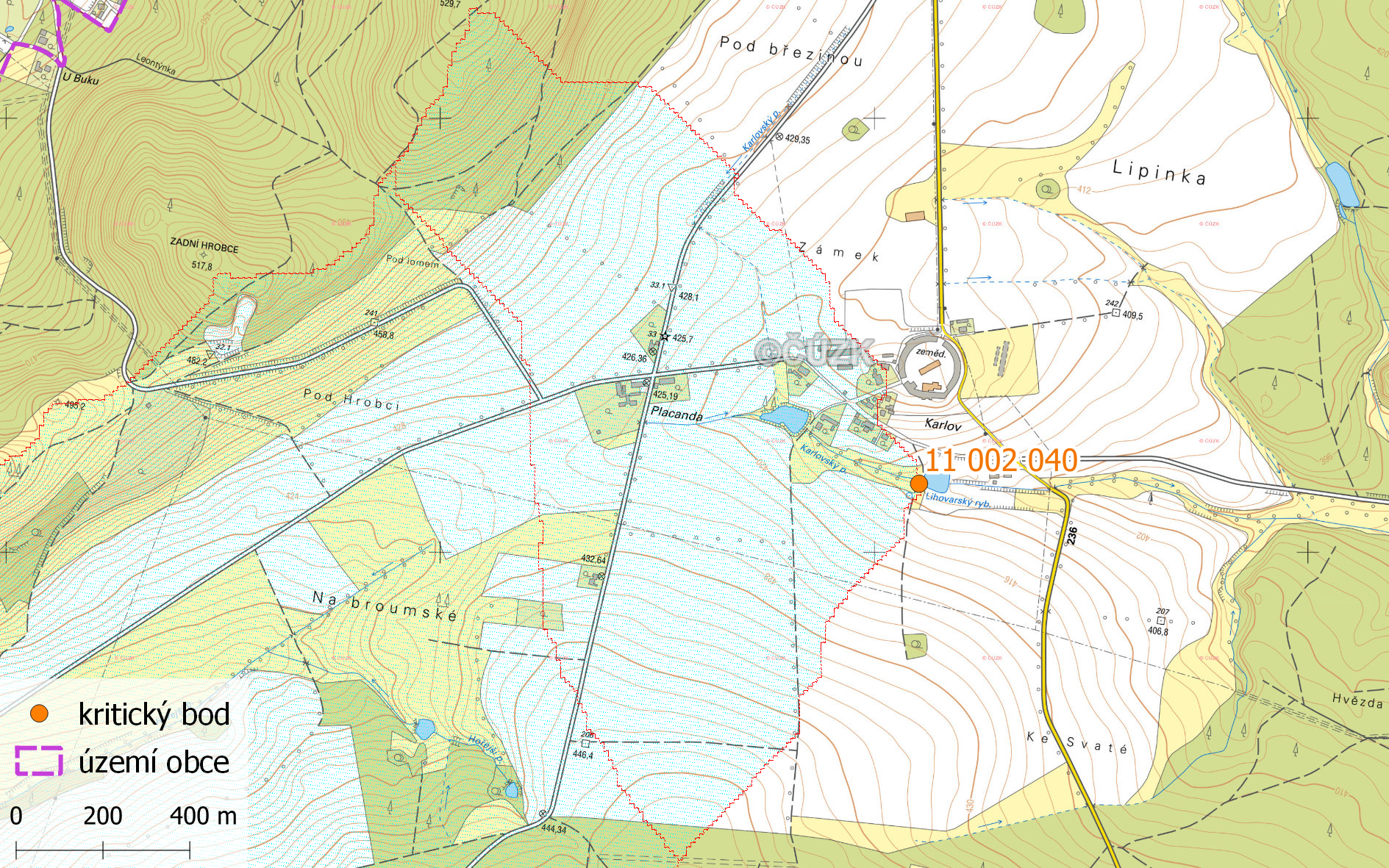

Zhodnocení vzniku přívalových povodní na území obce Roztoky metodou kritických bodů (jižní část obce v okolí kulturní památky Dvůr Karlov)

Charakteristika kritických bodů na území obce Roztoky

Identifikace odtokových linií s přispívající plochou povodí > 5 ha

V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice odtokové poměry, z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s přispívající plochou povodí > 5 ha. Tyto odtokové linie mohou dát za vznik soustředěnému povrchovému odtoku, který může způsobit škody na území obce Roztoky. Odtokové linie nezohledňují aktuální využití pozemků ani jiné skutečnosti, které mají vliv na přerušení soustředěného povrchového odtoku.

Odtokové linie s plochou sběrného povodí >5 ha na území obce Roztoky

Při intenzivních lokálních srážkách mohou být některé části obce ohrožovány splachy z okolních pozemků. Mohlo by také dojít ke koncentraci přívalových vod a materiálu na obecních komunikacích a k ucpání propustků. »

Místa ohrožená přívalovou povodní na území obce Roztoky

 Místa ohrožená přívalovou povodní

Ledové jevy

Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje hlídková služba, jež předává informace hlásné službě. Hlásná služba následně informuje správce toku. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.

Dle seznamu toků s častými ledovými jevy, zveřejněného Českým hydrometeorologickým ústavem, nepatří toky ve správním území obce Roztoky mezi kritické. Nicméně střední a dolní tok řeky Berounky je velmi náchylný úsek k tvorbě ledových jevů (bariéry, nápěchy, ledochody...). Proto je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům a lávkám přes koryto vodoteče. Voda vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích. Hlídková služba obce kontroluje zejména jez v ř. km 63,1.

Místa výskytu ledových jevů na území obce Roztoky

 Ledové jevy

Vodní díla

Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:

• vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku.

• jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům.

Na území obce Roztoky se nachází jez na řece Berounce v ř. km 63,1. Další jez se nachází na Rakoveckém potoku v říčním kilometru 0,3. V horní části obce u kulturní památky Dvůr Karlov se nacházejí tři menší rybníky. Bezejmenný rybník, Hořejší rybník a tzv. Lihovarský rybník » by v případě přelití hráze mohly ohrozit několik blízkých nemovitostí; tato situace je však vysoce nepravděpodobná a v minulosti k ní zatím nedošlo. Na řece Mži, která se vlévá do Berounky, se proti proudu řeky nachází vodní nádrž Hracholusky. Jedná se o vodní dílo kategorie II. TBD.  » Toto vodní dílo je od obce Roztoky vzdáleno 98,6 km. V.D. Hracholusky má stanovené parametry zvláštní povodně na území obce Roztoky. Výška průlomové vlny je 13,7 m, rychlost jejího čela je 4,75 km/h a doba doběhu čela průlomové vlny do obce Roztoky je 1245 minut. Čas začátku vlny je 14:58 od vzniku zvláštní povodně, čas kulminace je pak 20:45. Maximální hloubka vody v hlásném profilu při zvláštní povodni je 13.7 metru a maximální průtok je 2909 m³/s. Tyto údaje jsou vztaženy k hlásnému profilu kategorie C Roztoky (Berounka). Na vodním toku Klučná se vyskytuje řada přehrážek.

Seznam vodních děl ovlivňujících odtokové poměry na území obce Roztoky

 Vodní díla
