Odtokové poměry
Žádný z vodních toků na území obce Rochlov nemá stanovené oficiální záplavové území. Největší riziko z hlediska povodní představuje vodní tok Kbelanský potok. »
Kromě území ohroženého vyššími stavy a průtoky vodních toků představují riziko přívalové srážky a také dlouhotrvající deště, kdy je povodí přesycené. Rozvodnění malých toků má při dlouhotrvajících deštích za následek i zvýšení hladiny Kbelanského potoka. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů. »
Odtokové poměry dále ovlivňují:
- ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů. »
- větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
- sesuvy půdy, které hrozí při vyšších průtocích zejména v korytech drobných toků ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
- výjimečné situace na toku, např. ledové jevy a vodní díla na tocích
Při terénním průzkumu koryt vodních toků na území obce Rochlov bylo identifikováno několik kritických míst omezující odtokové poměry, z nichž nejkritičtější jsou:
- Nekapacitní propustek u č. p. 89, pod silnicí na Kbelanském potoce, kapacitní pro Q10 »
- Nekapacitní propustek na Kbelanském potoce nad Ovčím rybníkem, kapacitní pro Q5 »
- Nekapacitní propustek u č. p. 12, pod silnicí na přítoku Kbelanského potoka, kapacitní pro Q5 »
- Nekapacitní propustek na ř. km 5,2, na Kbelanském potoce, kapacitní pro Q5 »
Místa omezující odtokové poměry na území obce Rochlov

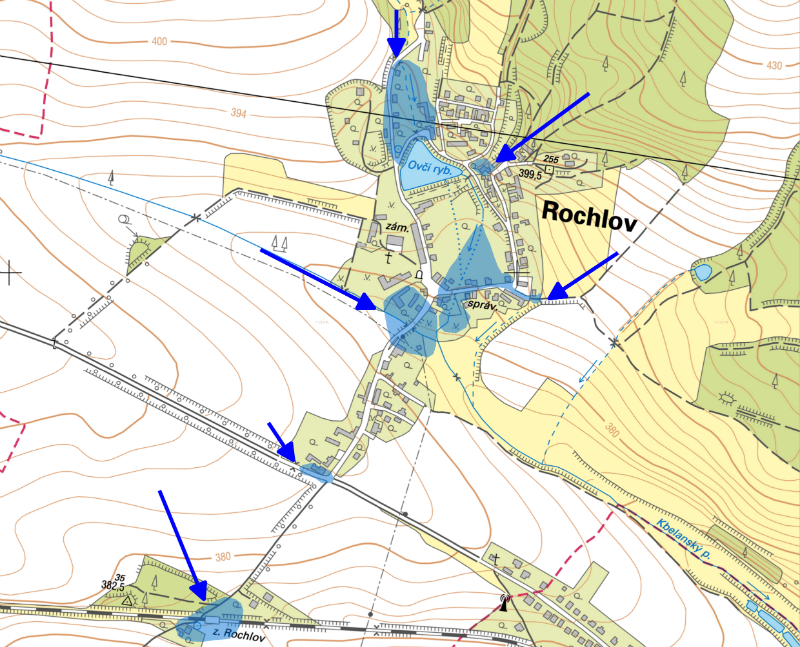

Lokality ohrožené záplavou, kde nejčastěji dochází k rozlivům, mimo koryta vodních toků jsou uvedeny na obrázku níže. Lokality byly vymezeny na základě znalostí pamětníků a zkušeností z minulých povodní.
Přívalové povodně
Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.
Při intenzivních lokálních srážkách jsou některé části obce, hlavně území v povodí Kbelanského potoka a jeho pravostranného přítoku ohrožovány splachy na mírně ukloněných polí. Často také dochází ke koncentraci přívalových vod a materiálu na obecních komunikacích a k ucpání propustků. »
Lokality na území obce Rochoov, kterým při povodni hrozí zaplavení
Místa ohrožená přívalovou povodní na území obce Rochlov
Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů
Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km2), průměrný sklon přispívající plochy (≥ 3,5 %) a podíl plochy orné půdy v povodí (≥ 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry, a to velikost přispívající plochy (1,0 - 10,0 km2) a průměrný sklon přispívající plochy (≥ 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1: 500 000. »
Zhodnocení vzniku přívalových povodní na území obce Rochlov metodou kritických bodů
Identifikace odtokových linií s přispívající plochou povodí > 5 ha
V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice odtokové poměry, z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s přispívající plochou povodí > 5 ha. Tyto odtokové linie mohou dát za vznik soustředěnému povrchovému odtoku, který může způsobit škody na území obce Rochlov. Odtokové linie nezohledňují aktuální využití pozemků ani jiné skutečnosti, které mají vliv na přerušení soustředěného povrchového odtoku.

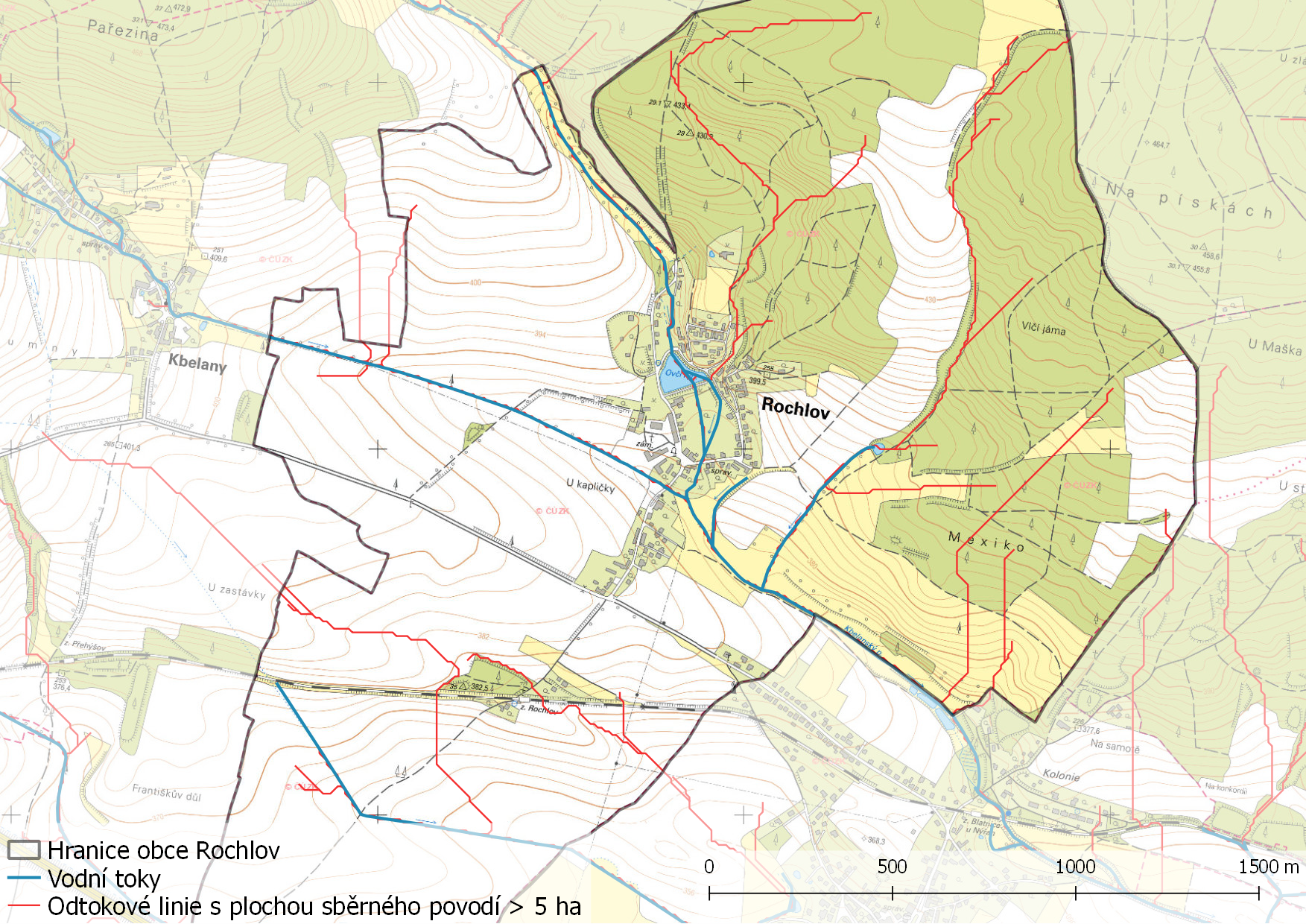

Odtokové linie s plochou sběrného povodí > 5 ha na území obce Rochlov
Ledové jevy
Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje správce. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.
Dle seznamu toků s častými ledovými jevy, zveřejněného Českým Hydrometeorologickým ústavem, se vodní toky na území obce neřadí mezi kritické. Přesto je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům a lávkám přes koryto vodoteče. Při chodu ledů musí povodňové hlídky sledovat celé toky. Voda vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích.
Místa výskytu ledových jevů na území obce Rochlov
Vodní díla
Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:
- vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku.
- jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům.
Na území obce se na vodních tocích nenachází žádné významné vodní dílo I. až III. kategorie z hlediska TBD. Na Kbelanském potoce se přímo v obci Rochlov nachází Ovčí rybník, který je vodním dílem IV. kategorie. Jedná se o průtočnou vodní nádrž se zemní sypanou hrází, vybavenou bezpečnostním šachtovým přelivem. Veškeré manipulace na Ovčím rybníku se řídí schváleným manipulačním a provozním řádem, kde jsou v části Provozní řád rovněž popsány pokyny pro provoz a údržbu vodního díla včetně postupu provádění technickobezpečnostního dohledu a provozu za mimořádných podmínek. Vyčištěním a odbahněním rybníka v roce 2003 byla zvýšena jeho retenční kapacita. Vlastníkem i provozovatelem vodního díla je Obec Rochlov. »
Základní hydrologické charakteristiky Ovčího rybníka
| M-dennost/N-letost | Průtok |
| Q355 | 0,31 l/s |
| Q20 | 6,81 m3/s |
| Q100 | 10,91 m3/s |
Základní technické parametry Ovčího rybníka
| Parametr | Hodnota |
| Plocha hladiny nádrže při provozní hladině | 0,7450 ha |
| Provozní objem | 5 500 m3 |
| Retenční objem | 4 100 m3 |
| Maximální objem | 9 600 m3 |
| Kóta maximální hladiny | 385,65 m n. m. |
| Kóta provozní hladiny | 385,10 m n. m. |
| Průměrná hloubka | 0,74 m |
| Největší výška hráze | 3,0 m |
| Kóta koruny hráze | 386,0 m n. m. |
| Délka hráze | 130 m |
| Kapacita přelivu | 10,813 m3/s |
| Kapacita přepadu a vypouštění od požeráku | 0,091 m3/s |
Seznam významných vodních děl ovlivňujících odtokové poměry na území obce Rochlov
Protipovodňová opatření
Na území obce je plánována výstavba dvou suchých poldrů, které by měly území obce ochránit především před přívalovými povodněmi. Jeden z poldrů se bude nacházet na Kbelanském potoce a druhý na jeho pravostranném přítoku. Poldry budou významným způsobem ovlivňovat odtokové poměry v povodí obou toků a měly by transformovat povodňové vlny při vyšších průtocích.
Protipovodňová opatření na území obce Rochlov
