Odtokové poměry
Vodní tok Smědá má na území města Raspenava oficiálně stanovené záplavové území v úseku ř. km 0 - 36, které bylo vyhlášené Krajským úřadem Libereckého kraje a nabývá platnosti od 24. 6. 2015 (č. j. KULK 43029/2015). Záplavové území pro průtok Q5 a Q20 bylo dne 27. 3. 2019 změněno, řešený úsek se však dotýká pouze obce Višňová. »
Záplavové území včetně aktivní zóny bylo také oficiálně stanoveno pro vodní tok Lomnice, který se v Raspenavě vlévá do Smědé. Jedná se o ř. km 0 - 15, bylo vyhlášené Krajským úřadem Libereckého kraje a nabývá platnosti 8. 12. 2006 (č. j. KULK 5887/2006). »
Kromě území ohroženého vyššími stavy a průtoky vodních toků představují riziko přívalové srážky a také dlouhotrvající deště, kdy je povodí přesycené. Rozvodnění malých toků má při dlouhotrvajících deštích za následek i zvýšení hladiny Bílého a Černého (Velkého) Štolpichu. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů. »
Odtokové poměry dále ovlivňují:
- ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze předpokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů.
- větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
- sesuvy půdy, které hrozí při vyšších průtocích zejména v korytech drobných toků ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
- výjimečné situace na toku, např. ledové jevy a vodní díla na tocích
Na území města Raspenava bylo stanoveno několik míst, která můžou omezovat odtokové poměry - lávky, mosty, propustky. »
Místa omezující odtokové poměry na území města Raspenava
Přívalové povodně
Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.
Přívalová povodeň může ohrozit východní část intravilánu při hranicích s k. ú. Hejnice, kde dochází ke koncentraci přívalových vod v povodí Libverdského potoku. Další ohrožená místa jsou u silnice II. třídy v povodí vodního toku Pustý potok v západní části intravilánu, u ulice Fučíkova v povodí Holubího potoku a u ulice Na Výsluní může dojít ke koncentraci přívalových vod z polí. »
Místa ohrožená přívalovou povodní na území města Raspenava
Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů
Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km2), průměrný sklon přispívající plochy (>= 3,5 %) a podíl plochy orné půdy v povodí (>= 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry, a to velikost přispívající plochy (1,0 - 10,0 km2) a průměrný sklon přispívající plochy (>= 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1: 500 000. »

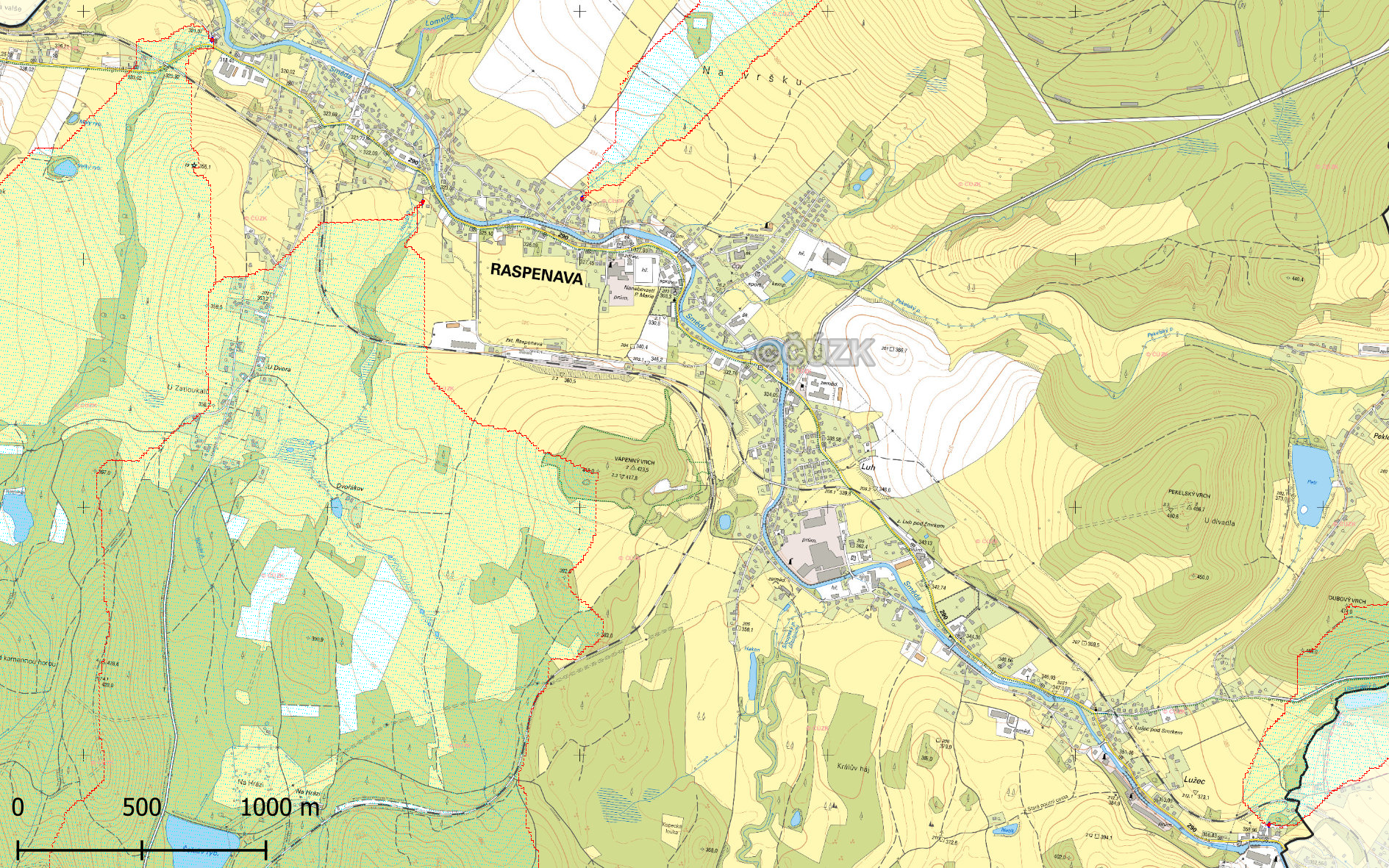

Zhodnocení vzniku přívalových povodní na území města Raspenava metodou kritických bodů
Identifikace odtokových linií s přispívající plochou povodí > 5 ha
V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice odtokové poměry, z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s přispívající plochou povodí > 5 ha. Tyto odtokové linie mohou dát za vznik soustředěnému povrchovému odtoku, který může způsobit škody na území města Raspenava. Odtokové linie nezohledňují aktuální využití pozemků ani jiné skutečnosti, které mají vliv na přerušení soustředěného povrchového odtoku.

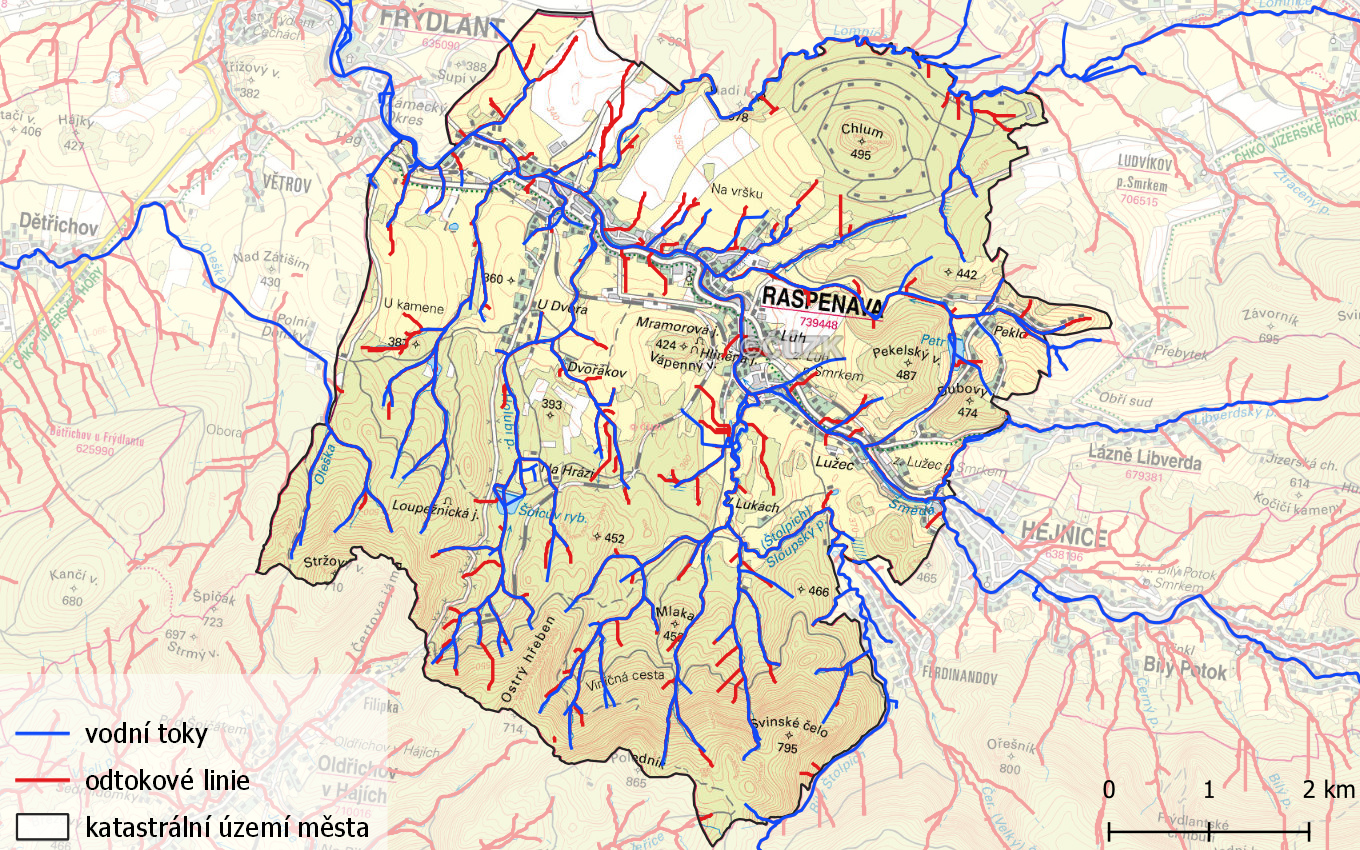

Odtokové linie s plochou sběrného povodí > 5 ha na území města Raspenava
Ledové jevy
Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje správce. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.
Dle seznamu toků s častými ledovými jevy, zveřejněného Českým hydrometeorologickým ústavem, nepatří toky ve správním území města Raspenava mezi kritické. Přesto je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům a lávkám přes koryto vodoteče. Při chodu ledů musí povodňové hlídky sledovat celé toky. Voda vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích.
Místa výskytu ledových jevů na území města Raspenava
Vodní díla
Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:
- vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku.
- jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům.
Na území města Raspenava se nachází několik umělých vodních nádrží, které nemají zpracovaný manipulační řád ani havarijní plán. »
Seznam významných vodních děl ovlivňujících odtokové poměry na území města Raspenava
Protipovodňová opatření
Pro možnost snížení povodňových stavů bylo pro k. ú. města Raspenava navrženo několik protipovodňových opatření. »
Navržená protipovodňová opatření na území města Raspenava
Protipovodňová opatření na území města Raspenava
