Odtokové poměry
Labe má na území obce Libochovany oficiálně stanovené záplavové území pro Q5, Q20 a Q100, aktivní zóna je taktéž stanovena. Platnost ZÚ je mezi ř. km 726,6 - 826,6. Záplavové území bylo vyhlášeno Krajským úřadem Ústeckého kraje a nabývá platnosti dne 30. 5. 2017 (č. j. 3949/ZPZ/2014/Labe/Ko).»
Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů. »
Dle Směrnice Evropského parlamentu a Rady o vyhodnocování a zvládání povodňových rizik byly vytvořeny mapy povodňového nebezpečí a ohrožení. Více na http://hydro.chmi.cz/cds/

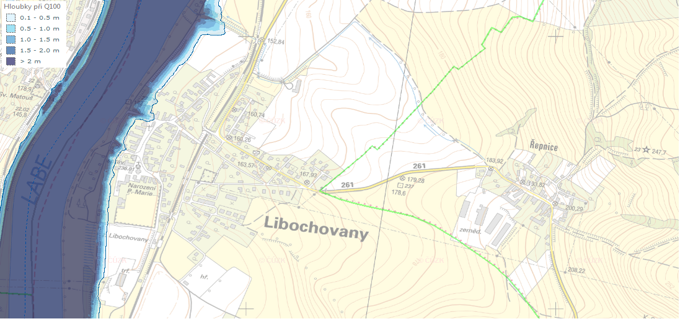

Mapa povodňového nebezpečí na území obce Libochovany

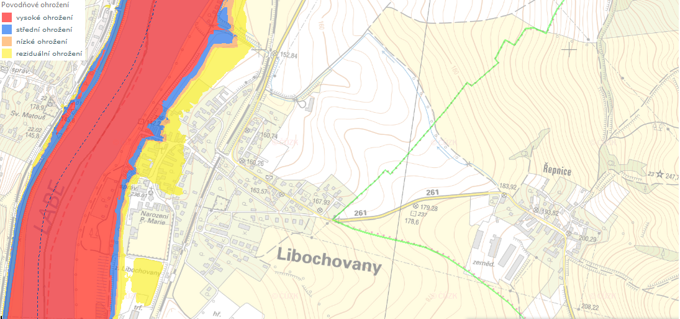

Mapa povodňového ohrožení na území obce Libochovany
Odtokové poměry dále ovlivňují:
- ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů. »
- větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
- sesuvy půdy, které hrozí při vyšších průtocích zejména v korytech drobných toků ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
- výjimečné situace na toku, např. ledové jevy a vodní díla na tocích
Při intenzivních lokálních srážkách jsou některé části obce ohrožovány splachy na mírně ukloněných polí. Často také dochází ke koncentraci přívalových vod a materiálu na obecních komunikacích a k ucpání propustků. »
Místa omezující odtokové poměry na území obce Libochovany
Přívalové povodně
Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.
Místa ohrožená přívalovou povodní na území obce Libochovany
Na území obce Libochovany byla stanovena tři místa, která jsou ohrožena přívalovou povodní »
Zájmové území obce leží na neovulkanických horninách, které jsou velmi náchylné na sesuvy. Tyto jsou nejčastěji aktivovány v době vysokých srážkových úhrnů a povodní.
Místa ohrožená přívalovou povodní na území obce Libochovany
Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů
Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km2), průměrný sklon přispívající plochy (≥ 3,5 %) a podíl plochy orné půdy v povodí (≥ 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry a to velikost přispívající plochy (1,0 - 10,0 km2) a průměrný sklon přispívající plochy (≥ 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1: 500 000. »

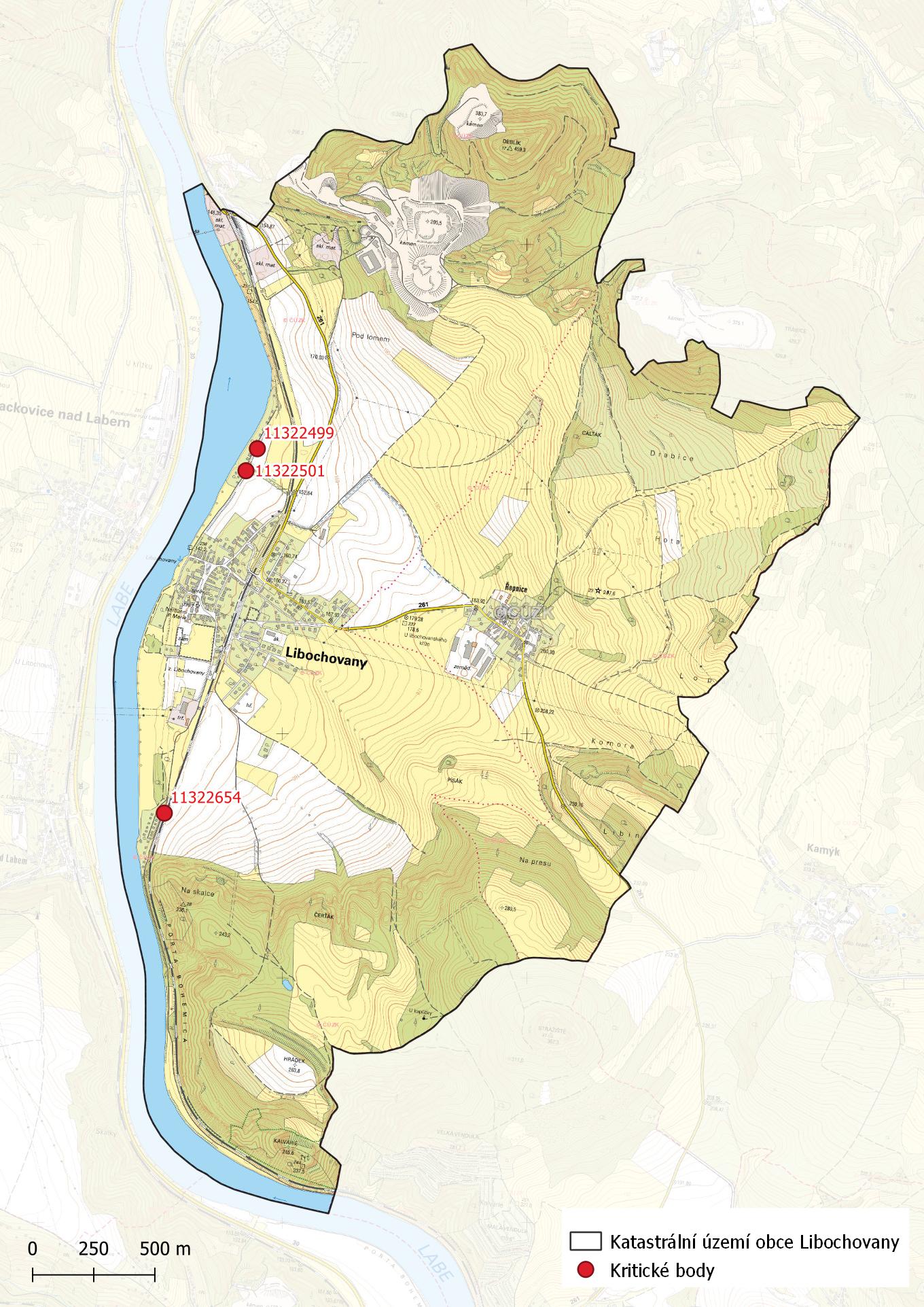

Zhodnocení vzniku přívalových povodní na území obce Libochovany metodou kritických bodů
Charakteristika kritických bodů na území obce Libochovany
| Kritický bod | Průměrný sklon | Podíl orné půdy | Plocha povodí kritického bodu |
| 11322499 | 22,463 % | 46,134 % | 88,67 ha |
| 11322501 | 12,984 % | 21,698 % | 290,33 ha |
| 11322654 | 13,702 % | 18,218 % | 355,76 ha |
Na území obce Libochovany byly stanoveny tři kritické body:
- Kritický bod 11322499 - na sever od obydlené části obce Libochovany, v blízkosti řeky Labe, v chatové oblasti, nad budovami s evid. č. 196 a 32
- Kritický bod 11322501 - na sever od obydlené části obce Libochovany, v blízkosti řeky Labe, v chatové oblasti, nad budovou s evid. č. 28
- Kritický bod 11322654 - na jih od obydlené části obce Libochovany, v blízkosti řeky Labe, v chatové oblasti, nad budovami s evid. č. 15 a 17
Identifikace odtokových linií s přispívající plochou povodí > 5 ha
V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice odtokové poměry, z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s přispívající plochou povodí > 5 ha. Tyto odtokové linie mohou dát za vznik soustředěnému povrchovému odtoku, který může způsobit škody na území obce Libochovany. Odtokové linie nezohledňují aktuální využití pozemků ani jiné skutečnosti, které mají vliv na přerušení soustředěného povrchového odtoku.

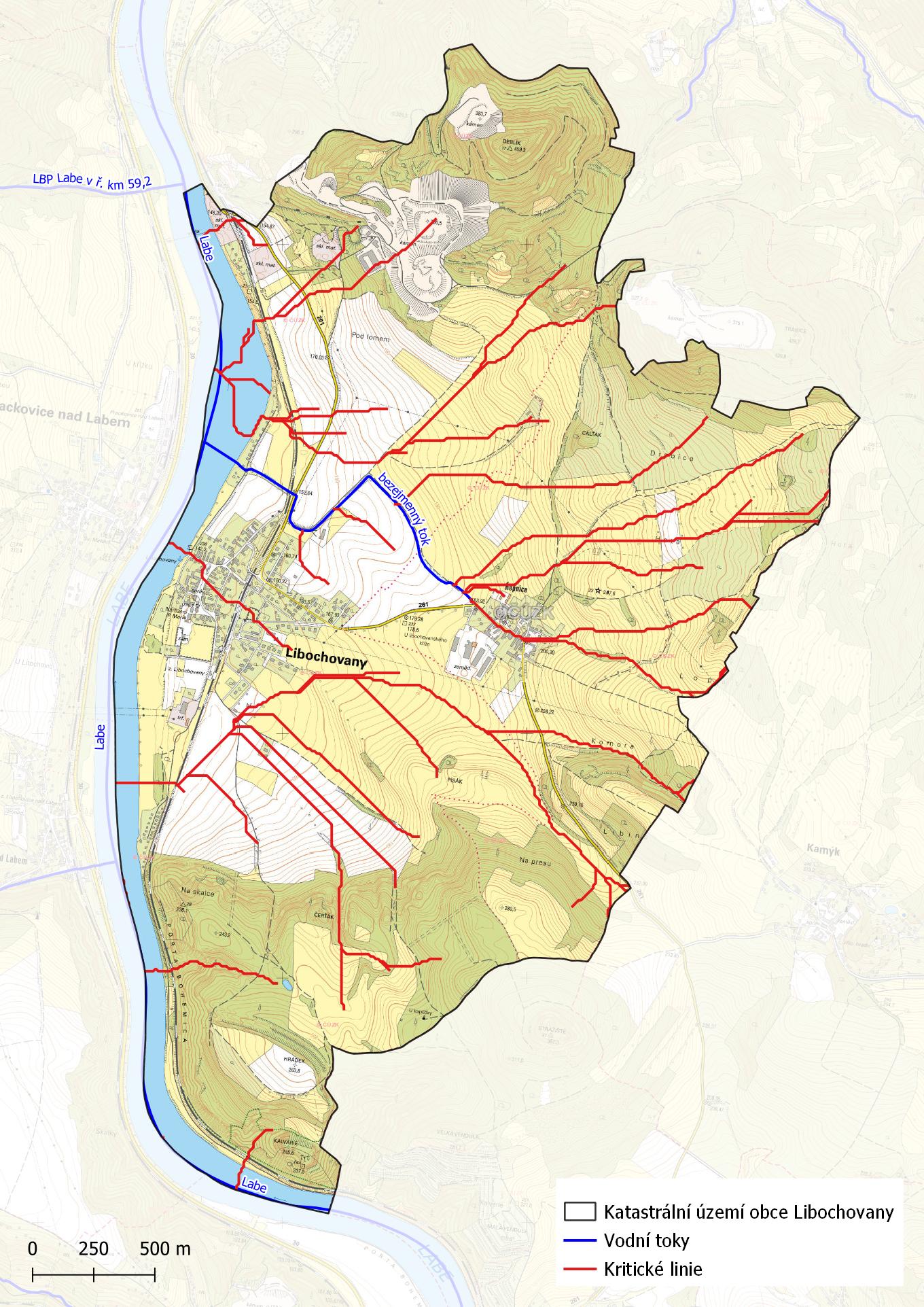

Odtokové linie s plochou sběrného povodí > 5 ha na území obce Libochovany
Ledové jevy
Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje hlídková služba, jež předává informace hlásné službě. Hlásná služba následně informuje správce toku. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.
Dle seznamu toků s častými ledovými jevy, zveřejněného Českým hydrometeorologickým ústavem, patří tok Labe, který se nachází podél hranice správního území obce Libochovany, mezi kritický. Jedná se o kritický úsek toku mající počátek v obci Litochovice nad Labem a končící na území zvané Kalvérie ( Labe ř. km. 779 - 781). Při chodu ledů musí povodňové hlídky sledovat celé toky. Zejména vtok Labe do obce u chatové oblasti. Voda vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích. »
Místa výskytu ledových jevů na území obce Libochovany
Vodní díla
Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:
- vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku.
- jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům.
Na Labi se na ř. km 767,679 nachází Masarykovo zdymadlo Střekov » ovlivňující svým manipulačním řádem stav hladiny pod obcí a na ř. km 787,543 zdymadlo Lovosice ovlivňující svým manipulačním řádem stav hladiny nad obcí. »
Seznam významných vodních děl ovlivňujících odtokové poměry na území obce Libochovany
