Odtokové poměry

Vodní tok Dřevíč na území obce Jívka má vymezeno záplavové území (č. j. 2960/ZP/2009), které bylo stanoveno KÚ Královéhradeckého kraje v dubnu 2010 v úseku mezi ř. km 0,00 až ř. km 16,00. Záplavové území je stanoveno pro Q5, Q20, Q100 a aktivní zónu. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů. »

Kromě území ohroženého vyššími stavy a průtoky vodních toků představují riziko přívalové srážky a také dlouhotrvající deště, kdy je povodí přesycené. Rozvodnění malých toků má při dlouhotrvajících deštích za následek i zvýšení hladiny Jívky. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů. »

Odtokové poměry dále ovlivňují:

  • ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů.
  • větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
  • sesuvy půdy, které hrozí při vyšších průtocích zejména v korytech drobných toků ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
  • výjimečné situace na toku, např. ledové jevy a vodní díla na tocích
Při terénním průzkumu koryt vodních toků na území obce Jívky bylo identifikováno několik kritických míst omezující odtokové poměry, a to například:
  • Most u č. p. 64 »
  • Most u č. p. 20 »
  • Most u č. p. 70 »
Místa omezující odtokové poměry na území obce Jívka

Místa omezující odtokové poměry v povodňovém plánu obce. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.


  Místa omezující odtokové poměry






Přívalové povodně

Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.

Přívalová povodeň může ohrozit severní část intravilánu Horních Vernéřovic, voda s bahnem z polí stéká směrem do obce. Další místa ohrožení se nachází v Hodkovicích u Trutnova a Janovicích u Trutnova v intravilánu na vodním toku Dřevíč. »
Místa ohrožená přívalovou povodní na území obce Jívka

Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů

Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km2), průměrný sklon přispívající plochy (větší nebo rovno 3,5 %) a podíl plochy orné půdy v povodí (větší nebo rovno 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry, a to velikost přispívající plochy (1,0 - 10,0 km2) a průměrný sklon přispívající plochy (větší nebo rovno 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1: 500 000. »

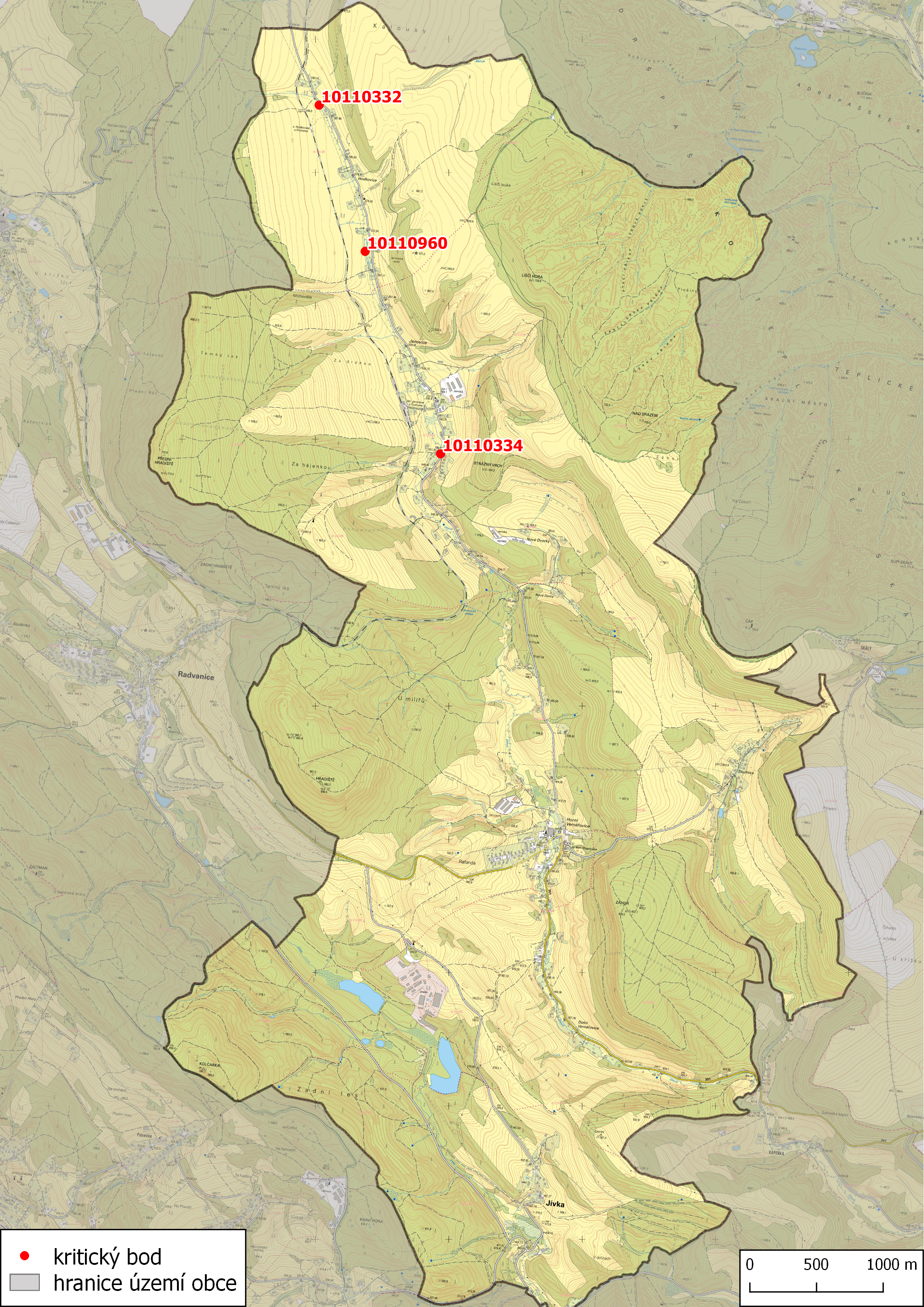

jivka_kriticky_bod

Zhodnocení vzniku přívalových povodní na území obce Jívka metodou kritických bodů

Charakteristika kritických bodů na území obce Jívka

 Kritický bod  Průměrný sklon  Podíl orné půdy  Plocha povodí kritického bodu
 10110332 15,15 %  1,08 %  101,92 ha
 10110960 14,63 %  21,87 %  242,30 ha
 10110334 15,41 %  20,19 %  683,60 ha
Na území obce Jívky byly stanoveny celkem tři kritické body. Všechny tři body se nachází v severní polovině území obce Jívka. První se nachází v katastrálním území Janovice u Trutnova (10110334), druhý se nachází na jihu území Hodnovice u Trutnova (10110960) a třetí se nachází na severu území Hodnovice u Trutnova (10110332).

Identifikace odtokových linií s přispívající plochou povodí > 5 ha

V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice odtokové poměry, z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s přispívající plochou povodí > 5 ha. Tyto odtokové linie mohou dát za vznik soustředěnému povrchovému odtoku, který může způsobit škody na území obce Jívka. Odtokové linie nezohledňují aktuální využití pozemků ani jiné skutečnosti, které mají vliv na přerušení soustředěného povrchového odtoku.

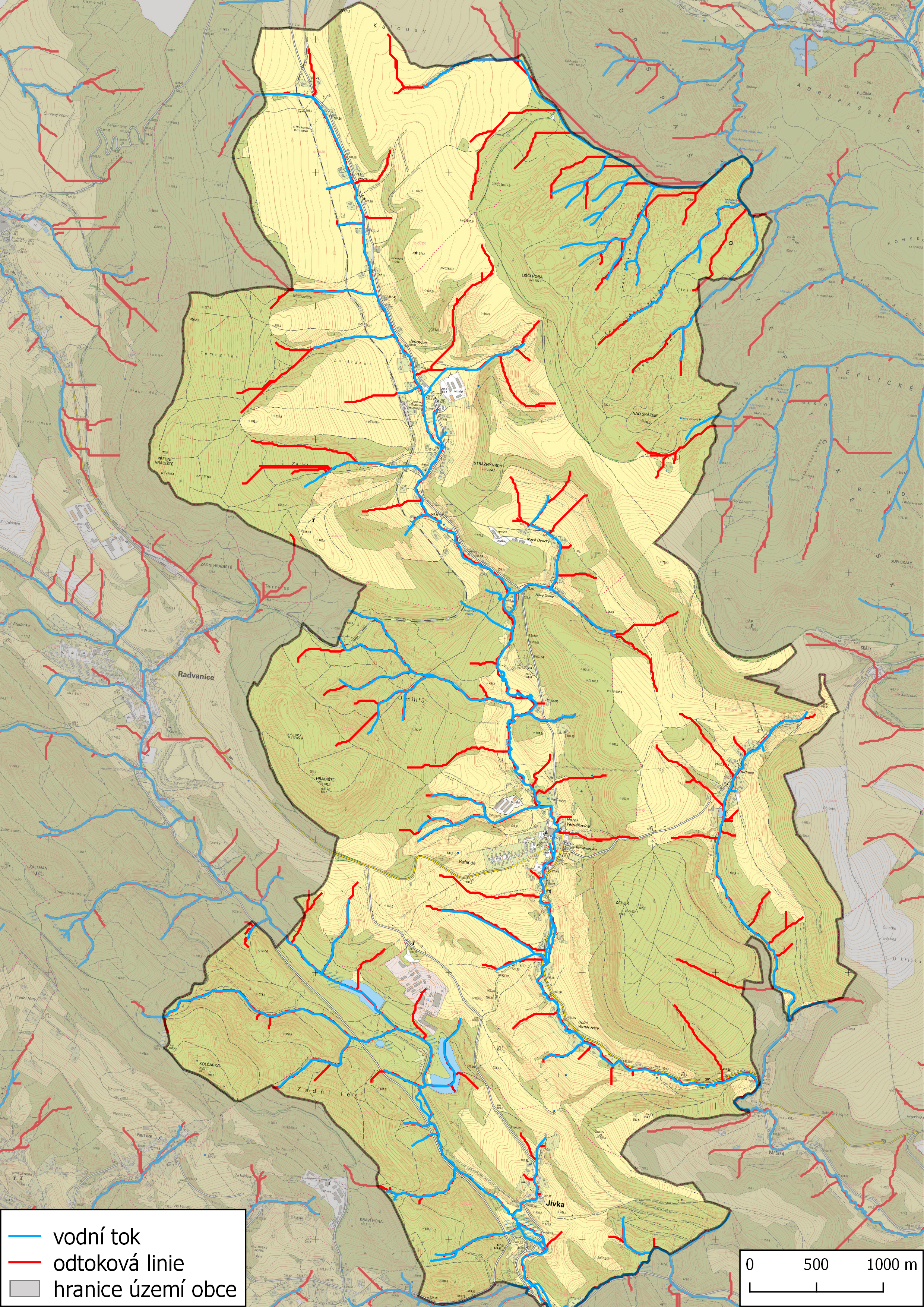

jivka_odtokova_linie

Odtokové linie na území obce Jívka

Ke sledování vývoje přívalových povodní slouží následující odkazy:

Místa ohrožená přívalovou povodní v povodňovém plánu obce. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.



Ledové jevy

Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje správce. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.

Dle seznamu toků s častými ledovými jevy, zveřejněného ČHMÚ, nepatří vodní tok Dřevíč na území obce mezi místa s častým výskytem ledových jevů. I přesto je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům a lávkám přes koryta vodotečí. Při chodu ledů musí povodňové hlídky sledovat celé toky. Vlivem chodu ledů a tvorby ledových bariér může tok vybřežovat i při malých průtocích.

 Místa výskytu ledových jevů na území obce Jívka

Místa výskytu ledových jevů v povodňovém plánu obce. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.



Vodní díla

Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:

  • vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku.
  • jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům.

Na celé ploše toku Dřevíč se nevyskytují žádné umělé či přírodní prvky retence vody, které by mohly ovlivnit odtok na správním území obce Jívka. Vodní tok Jívka, který prochází částí obce Jívka, může být ovlivněn odtokem z nádrže Buchťák (především pro chov ryb) a Kuprovka. V katastru Studnice u Jívky se nachází MVN Studnice u Jívky, která plní funkci mj. ochrany před povodněmi a záchytu vody v krajině. »

 Seznam významných vodních děl ovlivňujících odtokové poměry na území obce Jívka

Vodní díla v povodňovém plánu obce. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.
