Analýza přívalových povodní
Stanovení soustředěných drah povrchového odtoku a jejich kvantifikace dle velikosti sběrného povodí
Pro potřeby povodňového plánu města Horní Benešov byla zpracována jednoduchá hydrologická analýza, která má za cíl znázornit soustředěné dráhy povrchového odtoku, tj. nejpravděpodobnější místa, kterými protéká voda při povrchovém odtoku. Pro kvantifikaci této analýzy byly zvýrazněny ty linie, které mají sběrné povodí větší než 0,3 km2, ale menší než 10,0 km2, a byly označeny jako kritické (kritické linie) v případě, kdy průměrný sklon v povodí kritické linie je ≥ 3,5 %. Pro kritické linie byly nad intravilánem města stanoveny uzávěrové profily, z kterých bylo vymezeno jejich sběrné povodí. V rámci těchto kritických linií se dá předpokládat vznik škodlivého povrchového toku v případě vysokého srážkového úhrnu v kombinaci s nepříznivým půdním stavem, vysokým sklonem, druhem využití půdy, stavem vegetace aj.
Stanovení soustředěných drah povrchového odtoku bylo zpracováno dle Metodického návodu pro identifikaci kritických bodů vydaným Výzkumným ústavem vodohospodářským T. G. M., v. v. i. V rámci provedené analýzy došlo ke zpřesnění této metody na území města s použitím digitálního modelu terénu o rozlišení buňky 1 x 1 m vytvořeného z vektorových bodových dat Digitálního modelu reliéfu 5. generace.
Hydrologická analýza byla provedena za použití algoritmu "Multi Flow Direction" (MFD) a "Single Flow Direction" (SFD) přes příkaz r.terraflow v programu GRASS GIS. Výše popsané algoritmy MFD a SFD hledají vždy místo nižší než stávající a tím pádem simulující povrchový tok vody v terénu. Model nezohledňuje vsak vod do podloží (infiltraci), zdi, zídky a případná podzemní odvodňovací zařízení (kanalizace, meliorace, apod.), které nedokáže laserové skenování zachytit.
Na území města Horní Benešov bylo stanoveno celkem 6 kritických povodí. V každém povodí byly určeny jeho základní charakteristiky a potenciálně ohrožené objekty. V závislosti na rozsahu povodně mohou být ohroženy také další objekty níže po toku a níže v povodí.

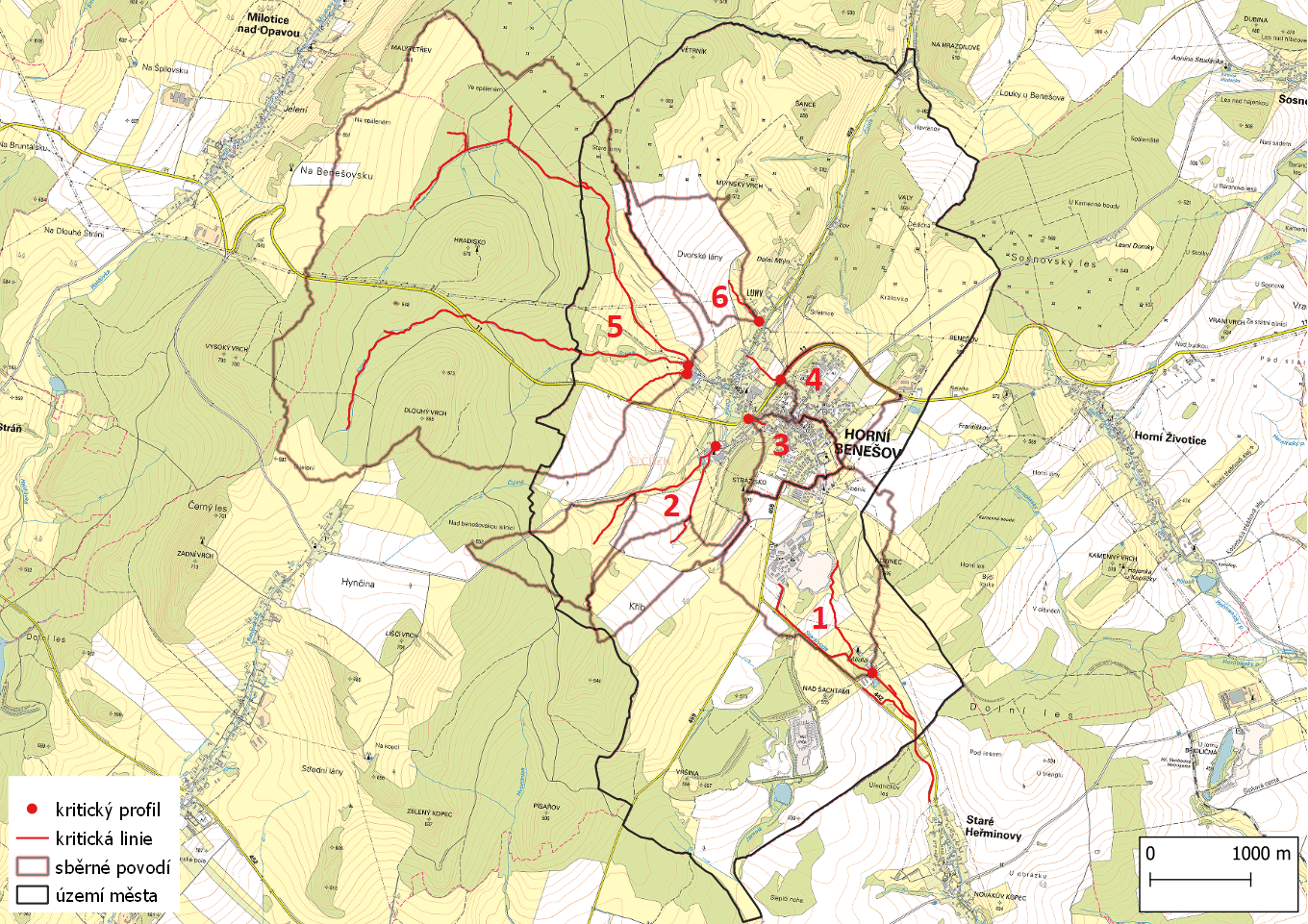

Mapa kritických povodí
Přehled kritických povodí na území města Horní Benešov
|
Název |
Plocha povodí [km2] |
Průměrný sklon [%] |
Potenciálně ohrožené objekty |
|
1 Stará voda |
1,780 |
6,602 |
Areál Bělidlo |
|
2 Čížina a HOZ |
0,574 + 0,645 |
5,112 |
Národní třída 302, 317, 351, 360 |
|
3 Střed |
0,396 |
8,887 |
Jiráskova 136, Národní třída 137, 292 |
|
4 Východ |
0,533 |
6,937 |
Č. p. 54, 56 |
|
5 Sitina |
9,946 |
6,654 |
Č. p. 121, 166 |
|
6 HOZ do Čížiny |
0,773 |
6,728 |
Č. p. 34, 36 |
(1) Kritická linie v povodí potoka Stará voda
- Kritická linie kopíruje osu toku Stará voda.
- Sběrné povodí se skládá ze dvou subpovodí v okolí průmyslové zóny v jižní části města. Plocha povodí je zčásti zastavěná, část povodí tvoří orná půda s občasnými lesními porosty.
- V této lokalitě může dojít k ohrožení starého průmyslového areálu Bělidlo.

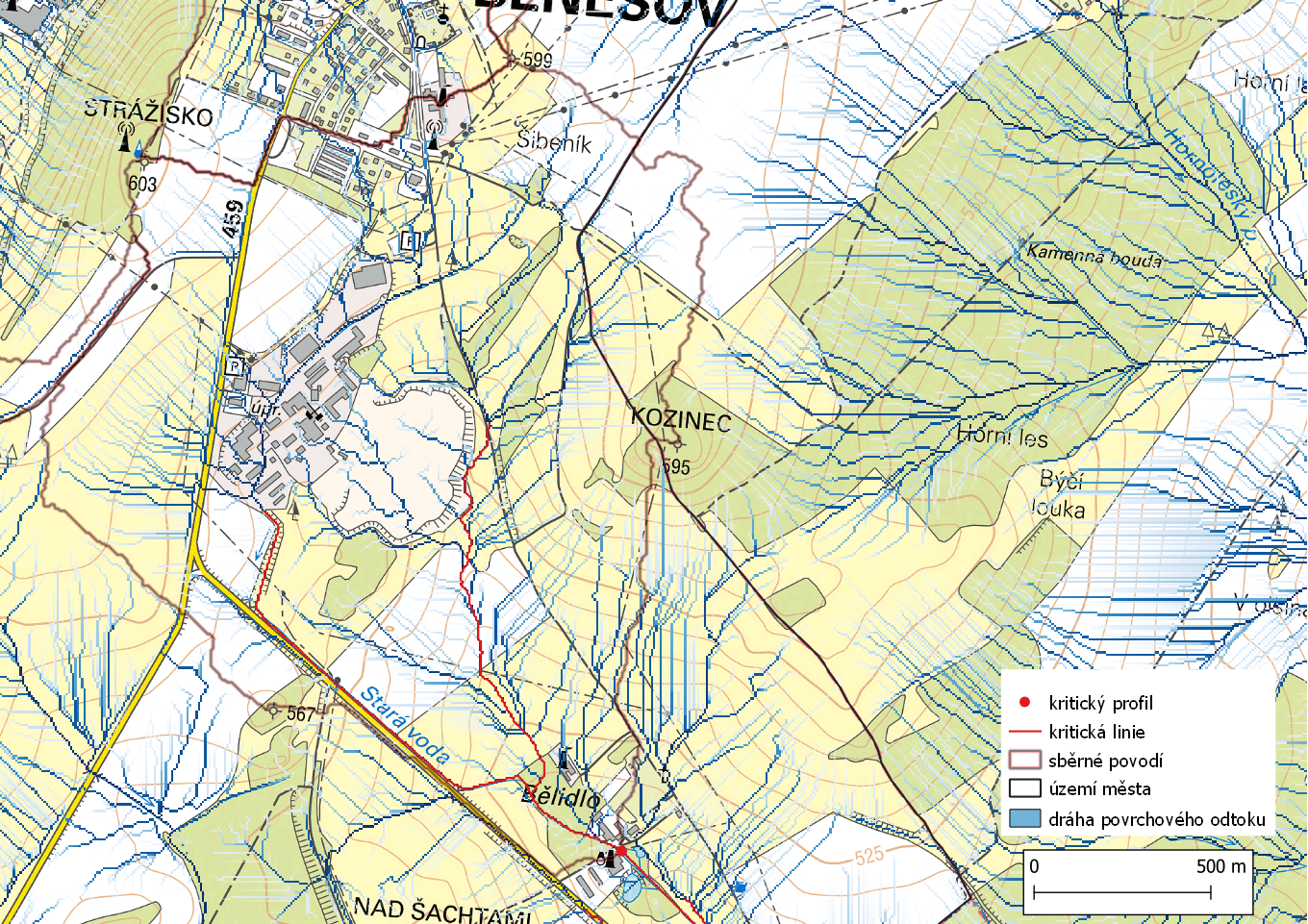

Sběrné povodí č. 1
(2) Povodí vodního toku Čížina a HOZ
- Kritická linie je tvořena osou vodního toku Čížina a hlavního odvodňovacího zařízení k ústí do potoka Čížina.
- Sběrné povodí je složeno ze dvou oddělených subpovodí, které ústí do vodního toku Čížina a HOZ. Plocha západněji položeného povodí je z malé části zalesněna, dále je tvořena zemědělskou půdou. Druhé povodí v oblasti Kříbu je převážně zorněno, část plochy tvoří lesní porost. Povrchový odtok je sbírán vodním tokem Čižina a HOZ, problémový profil se nachází v oblasti soutoku těchto vodních toků u průmyslového areálu u Národní třídy, kde jsou toky částečně zatrubněny.
- Povrchový odtok potenciálně ohrožuje objekty na ulici Národní třída č. 302, 317, 351, 360.

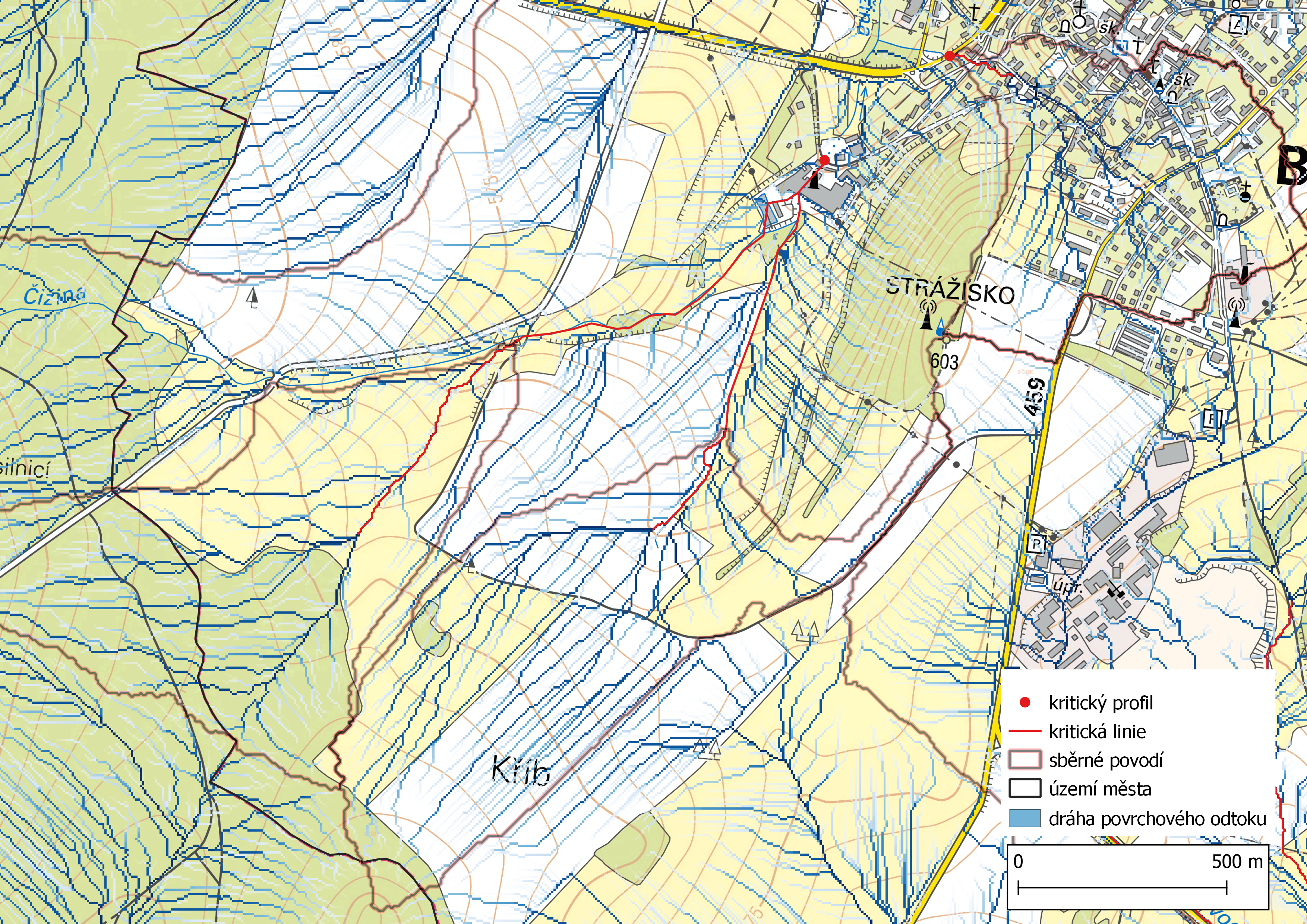

Sběrné povodí č. 2
(3) Povodí Střed
- Kritická linie probíhá západně od ulice Jiráskova. U silnice č. 11 ústí do hlavního odvodňovacího zařízení, které se jako pravostranný přítok vlévá do Čížiny.
- Sběrné povodí je převážně tvořeno zástavbou se zahrádkami, částečně ornou půdou.
- Potenciálně jsou ohroženy nemovitosti na ulici Jiráskova s č. p. 136 a na ulici Národní třída č. p. 137 a 292. Část přívalové povodně bude odvedena kanalizačním systémem města Horní Benešov.

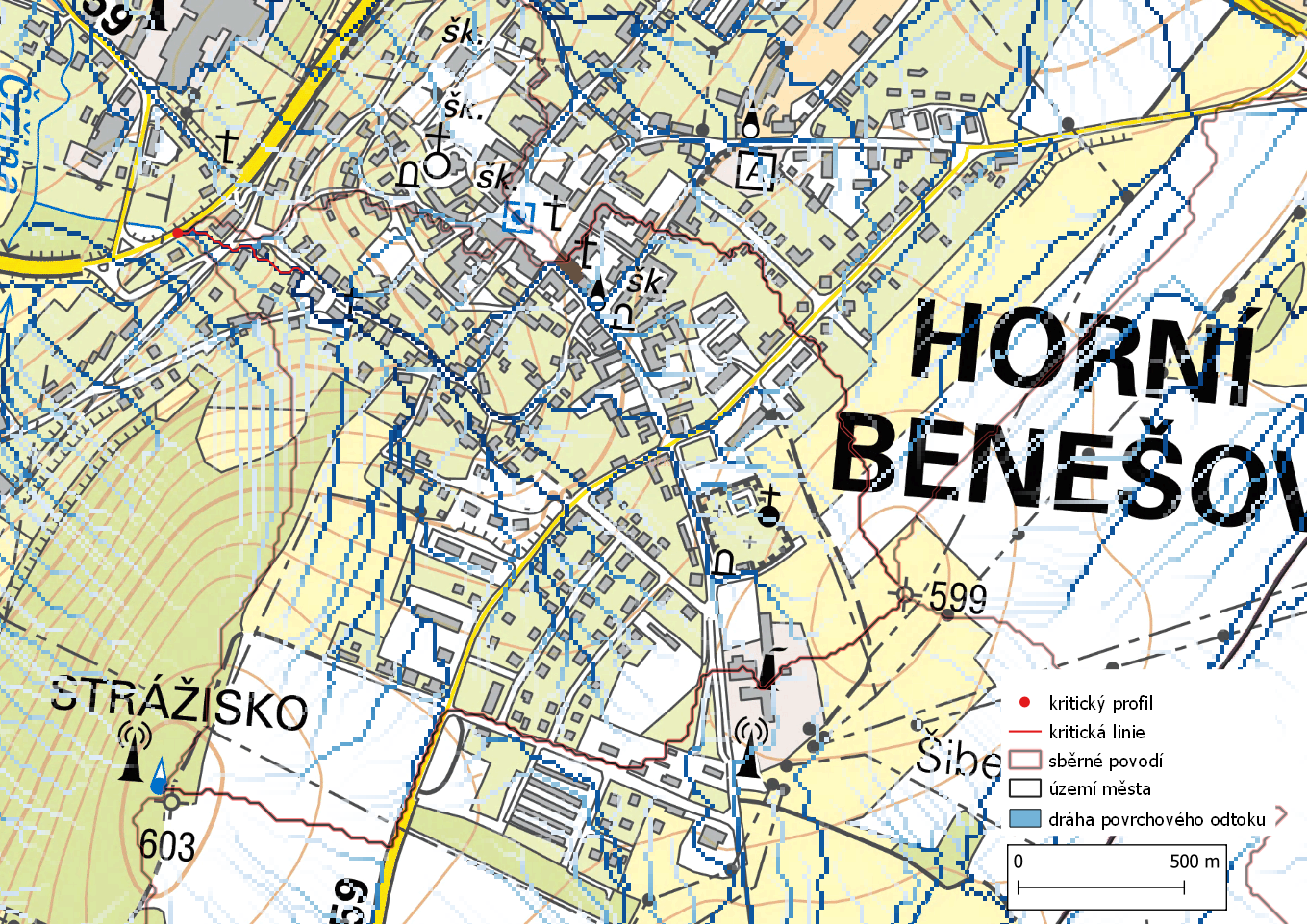

Sběrné povodí č. 3
(4) Povodí Východ
- Kritická linie kopíruje hlavní silnici č. 11, začíná v blízkosti sportovních areálů. Linie směřuje ke vpusti v blízkosti školy, dále k ose občasného vodního toku, který ústí do vodního toku Čížina.
- Sběrné povodí: plocha povodí je složena z větší části ze zastavěné oblasti a z orné půdy. Kvůli tomu, že se většina plochy povodí nachází v intravilánu, nelze přesně na základě laserového skenování předpovídat, jak se voda bude chovat. Přívalová povodeň by měla být vpustí svedena do občasného vodního toku, při povodni významného rozsahu však může dojít k přetečení přívalových vod přes hlavní silnici.
- Vzhledem ke kapacitě vpusti (DN 1000) a možnosti rozlivu v oblasti občasného vodního toku nedochází v této lokalitě k ohrožení nemovitostí. V případě povodně významného rozsahu může být poškozena hlavní komunikace a objekty s č. p. 54 a 56.

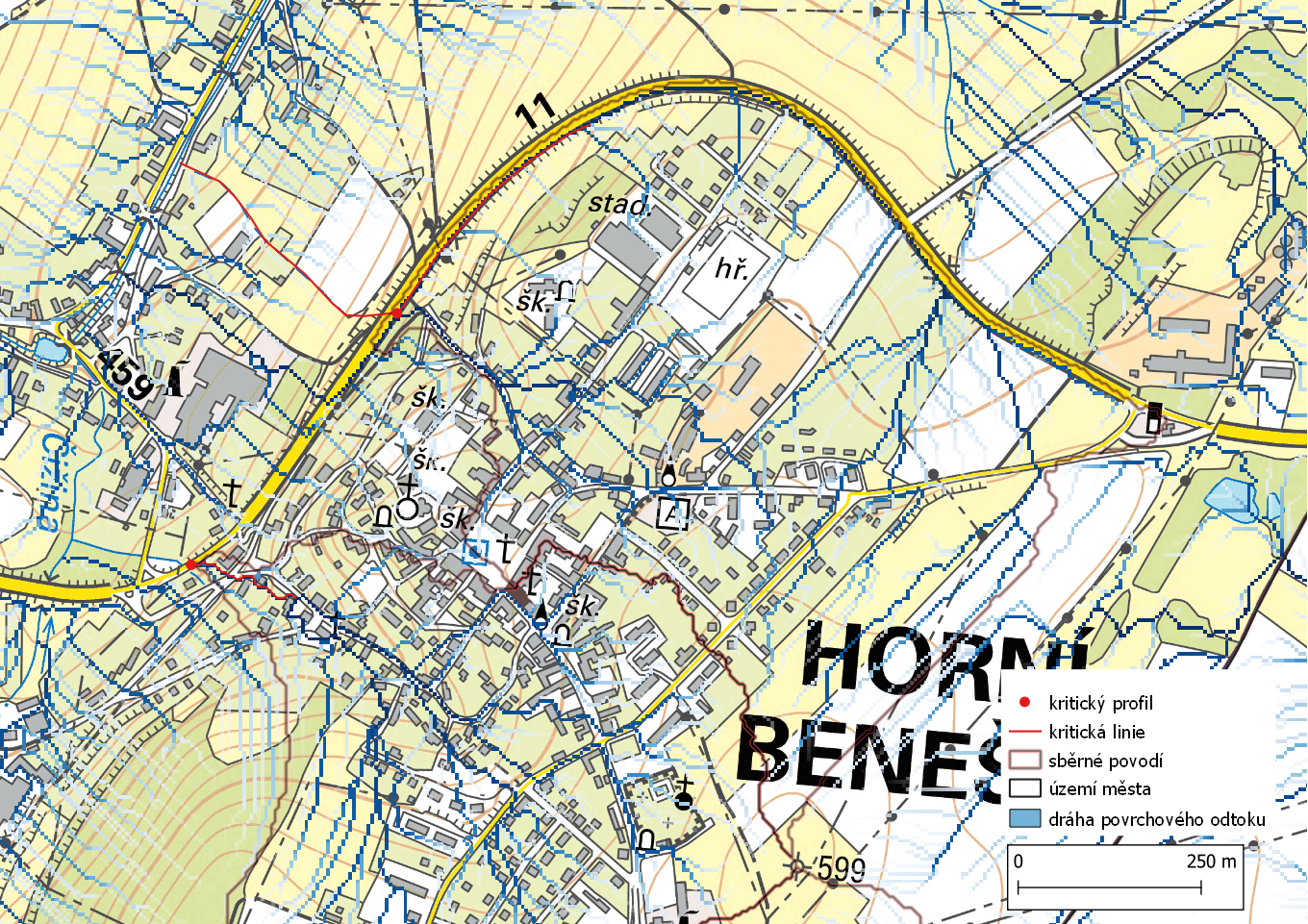

Sběrné povodí č. 4
(5) Povodí Sitiny
- Povodí je složeno ze 3 subpovodí a kritických linií. Jižně položená linie začíná na hlavní komunikaci č. 11. Přirozenou terénní depresí je zde povrchově odváděna voda, kterou nestačí odvést kanalizační systém města, do vodního toku Sitina. Další dvě linie povrchově odvádí vodu ze svahů Hradiska. Linie kopírují osy vodního toku Sitina a jeho levostranného přítoku.
- Plochu povodí tvoří v horní části povodí lesní porosty, dále orná půda v dolním povodí.
- Může dojít k ohrožení areálu (SŠ dílny) - č. p. 121, 166 a budov dále níže na vodním toku Sitiny.

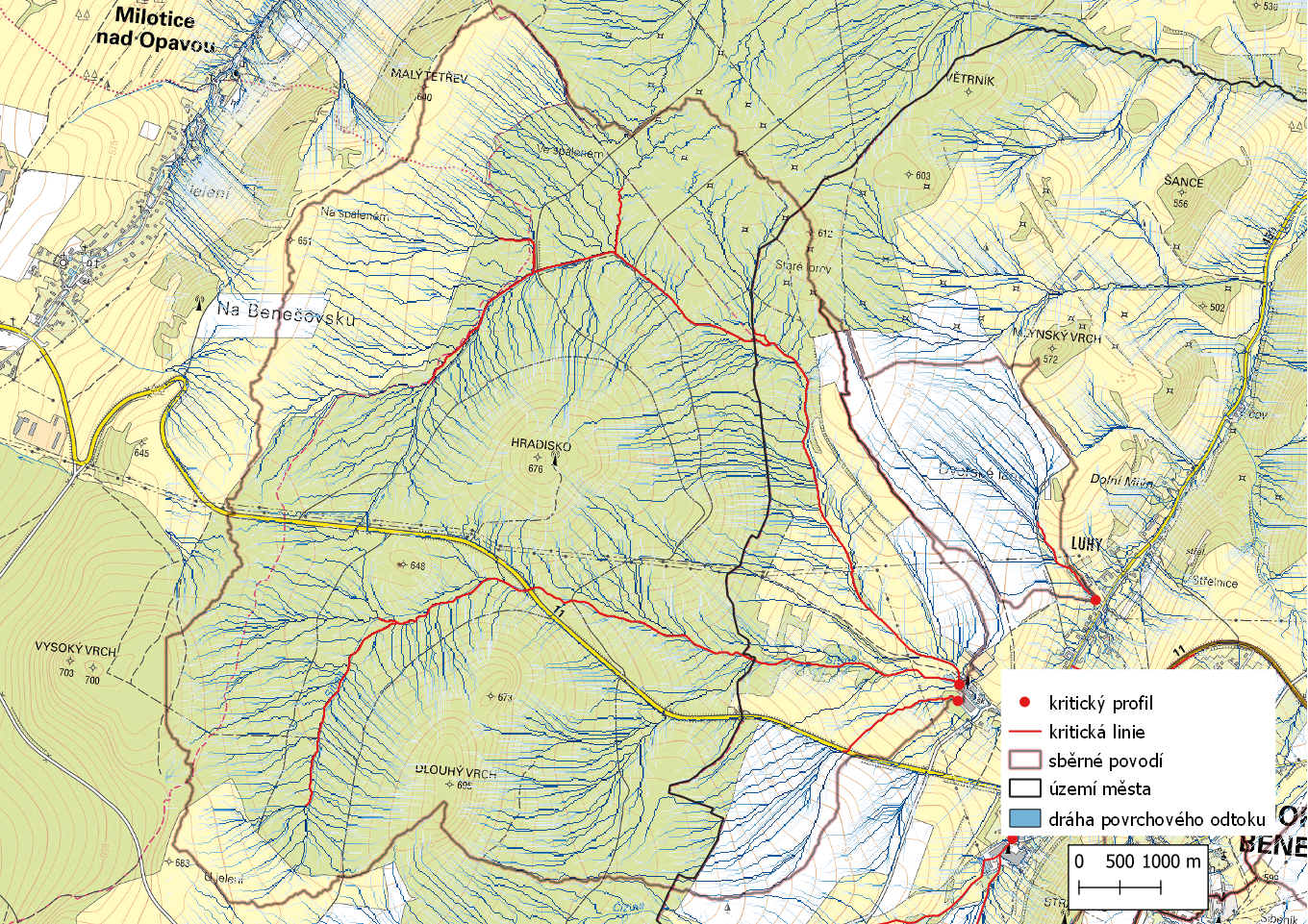

Sběrné povodí č. 5
(6) Povodí HOZ do Čížiny
- Kritická linie kopíruje osu hlavního odvodňovacího zařízení ústící do potoka Čížina.
- Povodí se skládá majoritně z orné půdy v části Dvorské lány.
- Potenciálně jsou ohroženy objekty č. p. 34, 36.

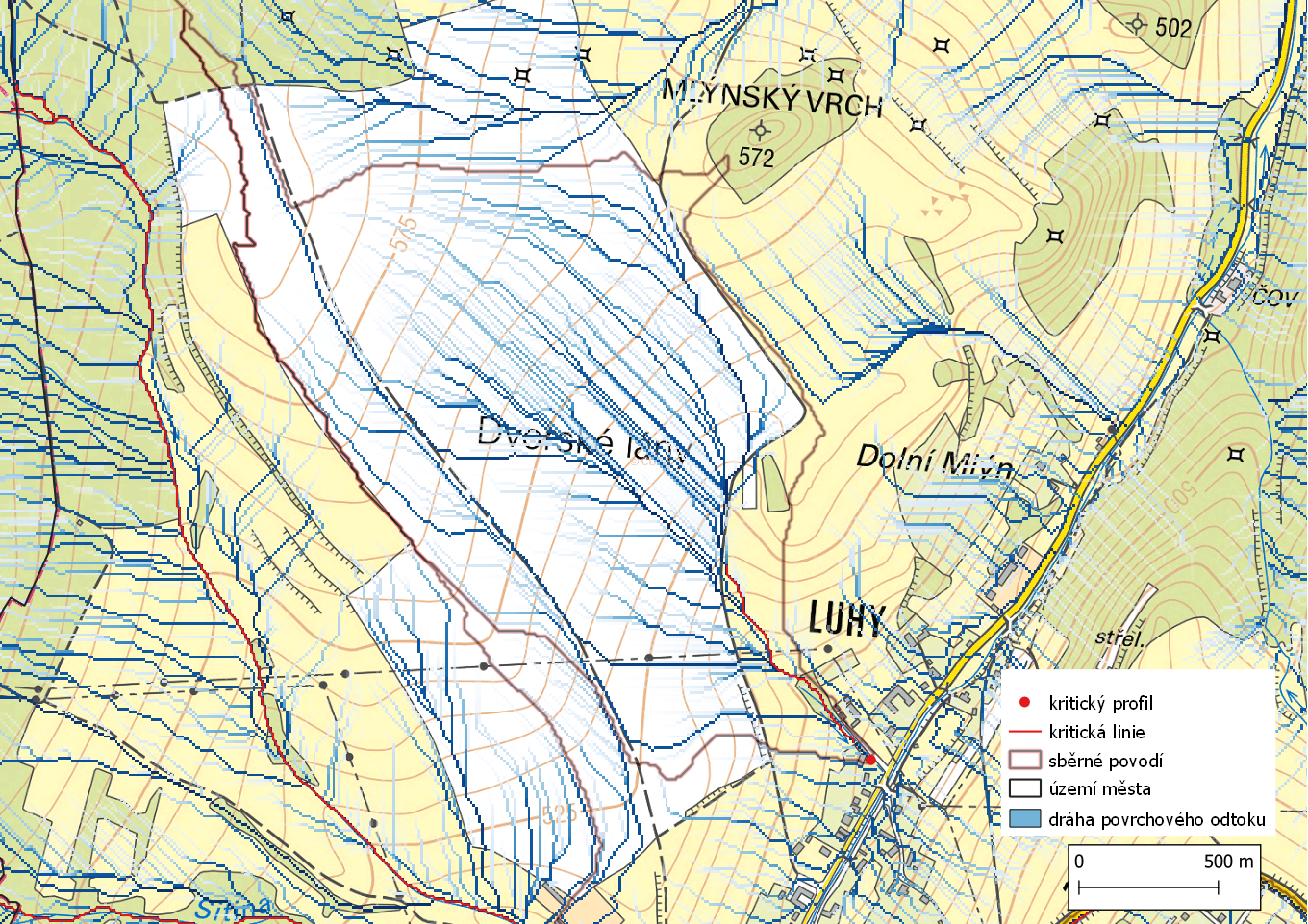

Sběrné povodí č. 6

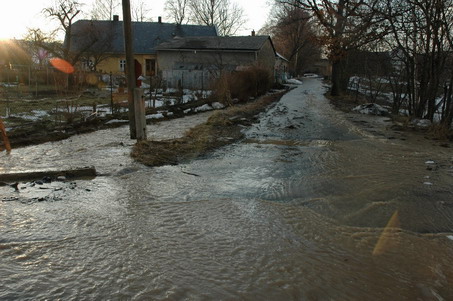

Povodně v roce 2006 v povodí č. 6 - část Luhy
Pro reálné zobrazení povrchového odtoku je vytvořen 3D model akumulovaného odtoku s vyznačenými místy přívalových povodní, který je k dispozici v digitální verzi povodňovém plánu.
