Biskoupky

Odtokové poměry

Vodní tok Jihlava má na území obce Biskoupky oficiálně stanovené záplavové území včetně aktivní zóny ZÚ v úseku ř. km 0,000–54,538, které bylo vyhlášené Krajským úřadem Jihomoravského kraje a nabývá platnosti od 26.12. 2013 (č. j. S-JMK 42224/2013 OŽP-Ci). »

Riziko představují především přívalové srážky, dlouhotrvající deště či náhlé tání sněhu. Při těchto událostech může dojít k rozvodnění vodních toků na území obce. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů. »

Odtokové poměry dále ovlivňují:

• ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů. »
• větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
• sesuvy půdy, které hrozí při vyšších průtocích zejména v korytech drobných toků ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky

Místa omezující odtokové poměry na území obce Biskoupky

Přívalové povodně

Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.

Na území obce Biskoupky bylo stanoveno jedno místo ohrožené přívalovou povodní – oblast nad obecním úřadem a kulturním domem. »

Místa ohrožená přívalovou povodní na území obce Biskoupky

Metodou tzv. kritických bodů byla také Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívací plochy (0,3 - 10,0 km²), průměrný sklon přispívací plochy (≥ 3,5 %) a podíl plochy orné půdy v povodí (≥ 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry, a to velikost přispívací plochy (1,0 - 10,0 km²) a průměrný sklon přispívací plochy (≥ 5,0 %). »

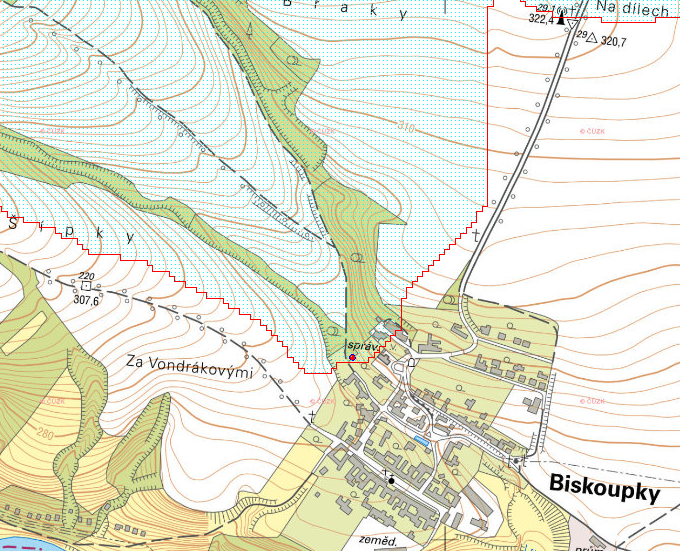

Zhodnocení vzniku přívalových povodní na území obce Biskoupky metodou kritických bodů

Charakteristika kritických bodů na území obce Chudčice

Stanovení soustředěných drah povrchového otoku a jejich kvantifikace dle velikosti sběrného povodí

Pro potřeby povodňového plánu obce Biskoupky byla zpracována jednoduchá hydrologická analýza, která má za cíl znázornit soustředěné dráhy povrchového odtoku, tj. nejpravděpodobnější místa, kterými protéká voda při povrchovém odtoku. Pro kvantifikaci této analýzy byly zvýrazněny ty linie, které mají sběrné povodí větší než 0,3 km² (kritická hodnota sběrného povodí používaná při stanovování kritických bodů - viz výše) a byly označeny jako kritické (kritické linie). V rámci těchto kritických linií se dá předpokládat vznik přívalových povodní v případě vysokého srážkového úhrnu v kombinaci s nepříznivým půdním stavem, vysokým sklonem, druhem využití půdy, aj.
Hydrologická analýza byla provedena za použití algoritmu "Multi Flow Direction" (MFD) a "Single Flow Direction" (SFD) přes příkaz r.terraflow v programu GRASS GIS. Výše popsané algoritmy MFD a SFD hledají vždy místo nižší než stávající a tím pádem simulují povrchový tok vody v terénu. Algoritmy SDF i MDF pracují na digitálním modelu terénu s rozlišením buňky 1 x 1 m, který byl vytvořen na základě bodových vektorových dat Digitálního modelu reliéfu 5. generace. Model nezohledňuje vsak vod do podloží (infiltraci), zdi, zídky a případná podzemní odvodňovací zařízení (kanalizace, meliorace apod.), které nedokáže laserové skenování zachytit.
Na území obce Biskoupky byla identifikována celkem 1 kritická linie.

• Kritická linie nad obecním úřadem. Kritická linie probíhá přes zemědělské pozemky nad obcí Biskoupky, kde dále pokračuje po polní cestě a do obce se dostává ze severozápadu v blízkosti domů s č.p. 33, 32 a 31. V kombinaci s intenzivními přívalovými srážkami a nepříznivým stavem půdy na polích nad zastavěným územím obce Biskoupky (širokořádkové plodiny, půda bez vegetace) může dojít ke vzniku soustředěného povrchového toku. Soustředěný povrchový odtok může být částečně pojmut zatrubněním vodního toku Trnovec. Toto místo bylo zařazeno do míst ohrožených bleskovými povodněmi v povodňovém informačním portálu POVIS.

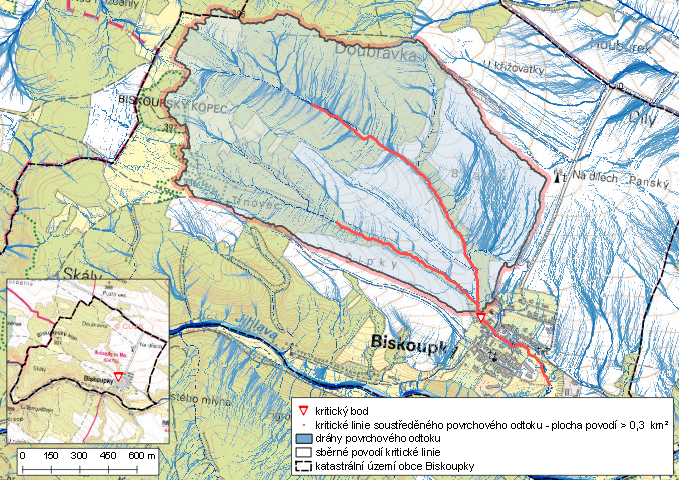

Dráhy soustředěného povrchového odtoku v jižní části zastavěného území obce Biskoupky

Pro reálné zobrazení povrchového odtoku je vytvořen 3D model akumulovaného odtoku s vyznačenými místy přívalových povodní, který je k dispozici v digitální verzi povodňovém plánu.



 Místa ohrožená přívalovou povodní

Ledové jevy

Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje správce. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.

Dle seznamu toků s častými ledovými jevy, zveřejněného Českým hydrometeorologickým ústavem, v současné době nepatří toky ve správním území obce Biskoupky mezi kritické. V minulosti bylo území obce Biskoupky ledovými jevy ohroženo, a to na řece Jihlavě v místě rekreačního areálu pod Templštýnem, ř. km 50,270. Toto riziko bylo ovšem odstraněno výstavbou VD Dalešice a od té doby již k ledovým jevům na vodním toku Jihlava nedochází. Přesto je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům a lávkám přes koryto vodoteče. Při chodu ledů musí povodňové hlídky sledovat celé toky. Voda vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích.

Místa výskytu ledových jevů na území obce Biskoupky

 Ledové jevy

Vodní díla

Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:

• vodní nádrž – prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku.

• jez – vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům.

Na území obce Biskoupky se nenachází žádná významná vodní nádrž, avšak v intravilánu obce se nachází umělý rybníček, který slouží jako retenční nádrž. Cca 11 km nad obcí se na řece Jihlavě nachází vodní dílo Mohelno a cca 17 km nad obcí vodní dílo Dalešice. Obě vodní díla z hlediska technicko bezpečnostního dohledu na vodních dílech spadají do I. kategorie. »

Seznam významných vodních nádrží ovlivňujících odtokové poměry na území obce Biskoupky

 Vodní nádrže
